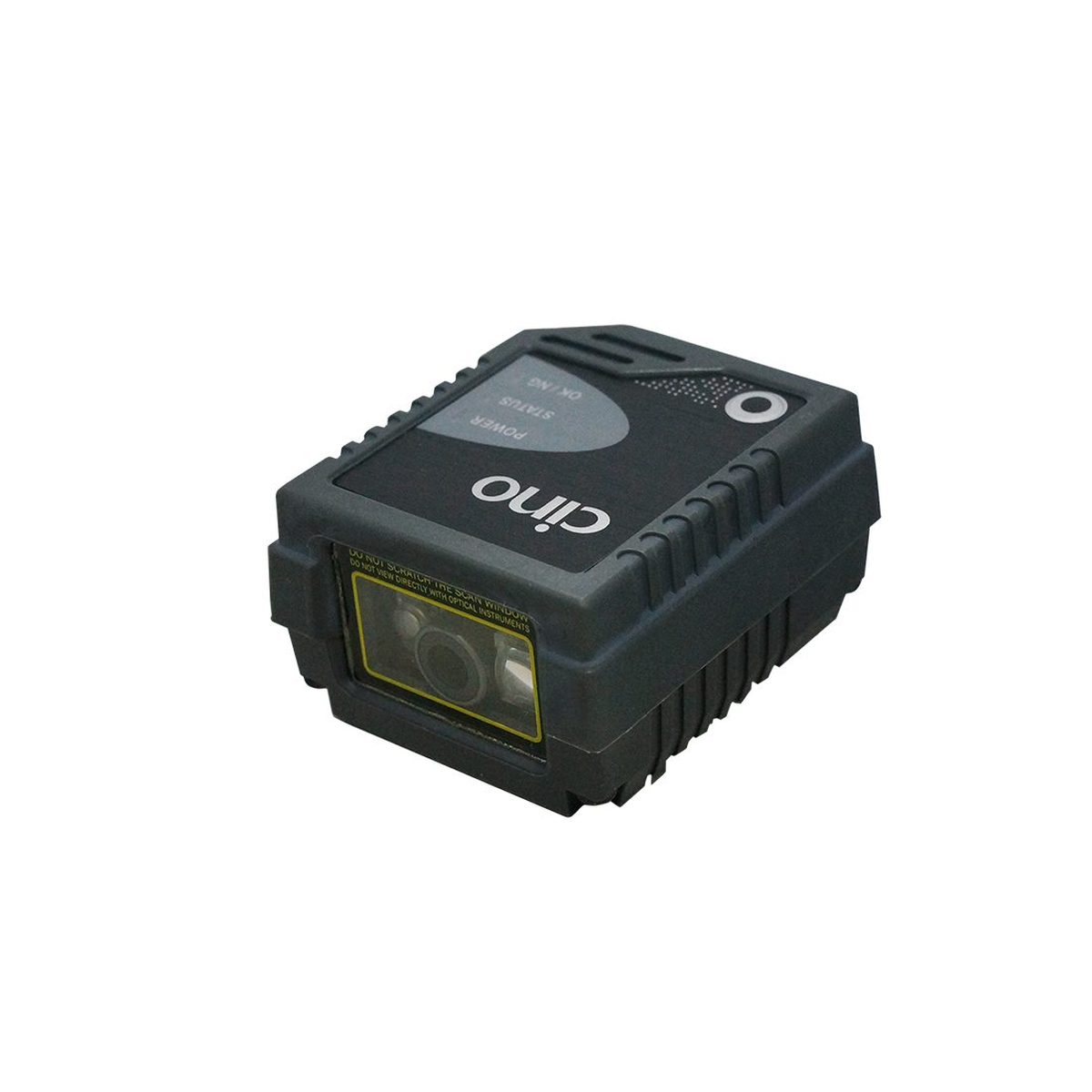

超広角・超小型 組込用2次元エリアイメージャ
FA480-UWは小売・医療・製造・物流の装置組込向け2Dエリアイメージャです。75.6°×50.9°超広角FOVと最大920cm/sの移動体読取に対応。IP54・1.5m耐落下、47.6×40.6×25.6mm・101gの小型筐体で複数モデルを用意。
製品概要

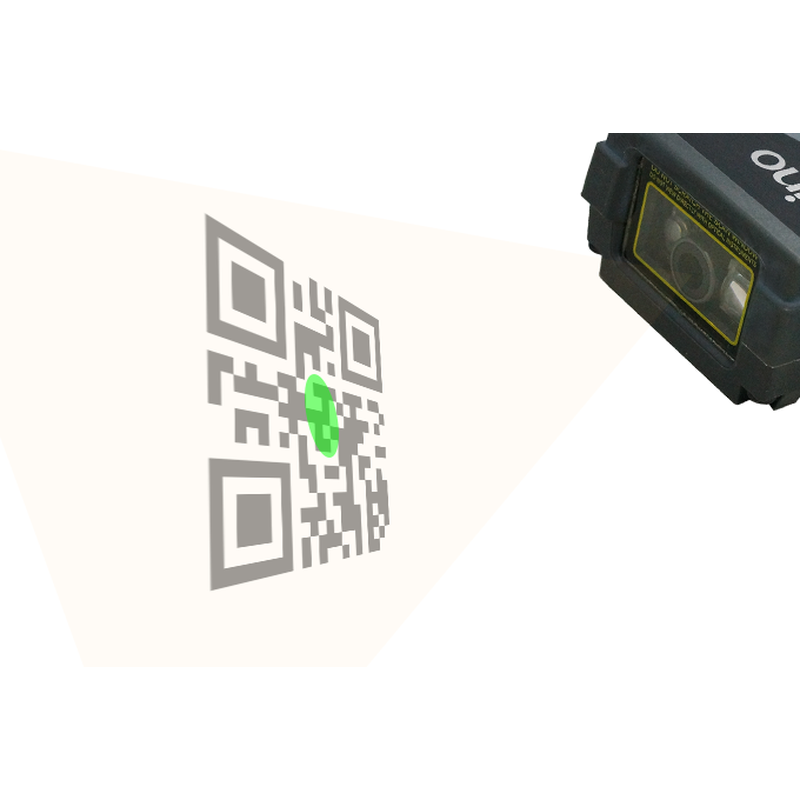

超広角FOVで近接〜広面積をカバー
75.6°(H)×50.9°(V) の視野角で近接の大型コードや広い読取エリアも一度にカバー。
詳細仕様
| 光学仕様 | |
|---|---|
| 読み取り方式 | エリアイメージャ |
| イメージセンサー | 1280 × 800 |
| 照明/エイミング | 白色LED(660nm)／緑色スポットエイミング |
| プリントコントラスト(PCS) | 15 |
| 視野角(FOV) | 75.6°(H) × 50.9°(V) |

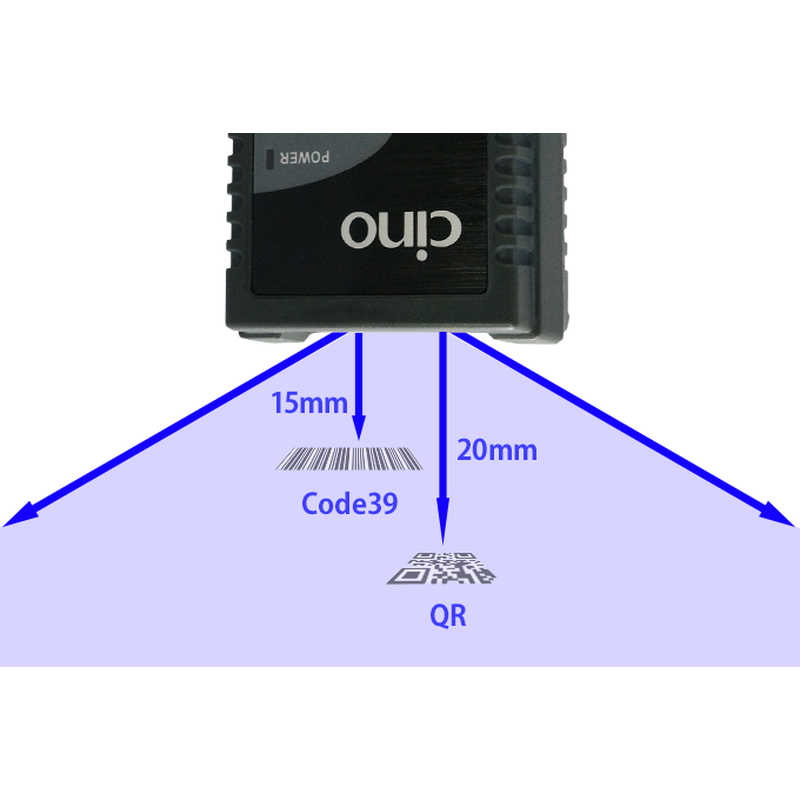

| 読取深度(参考) | Code39 0.50mm: 15–400mm / EAN13 0.33mm: 20–320mm / DataMatrix 0.38mm: 30–200mm / QR 0.38mm: 20–190mm |
| ロール/ピッチ/スキュー | 360° / ±75° / ±65° |
| 移動体読取 | 最大 920 |
| 機械/電気 | |

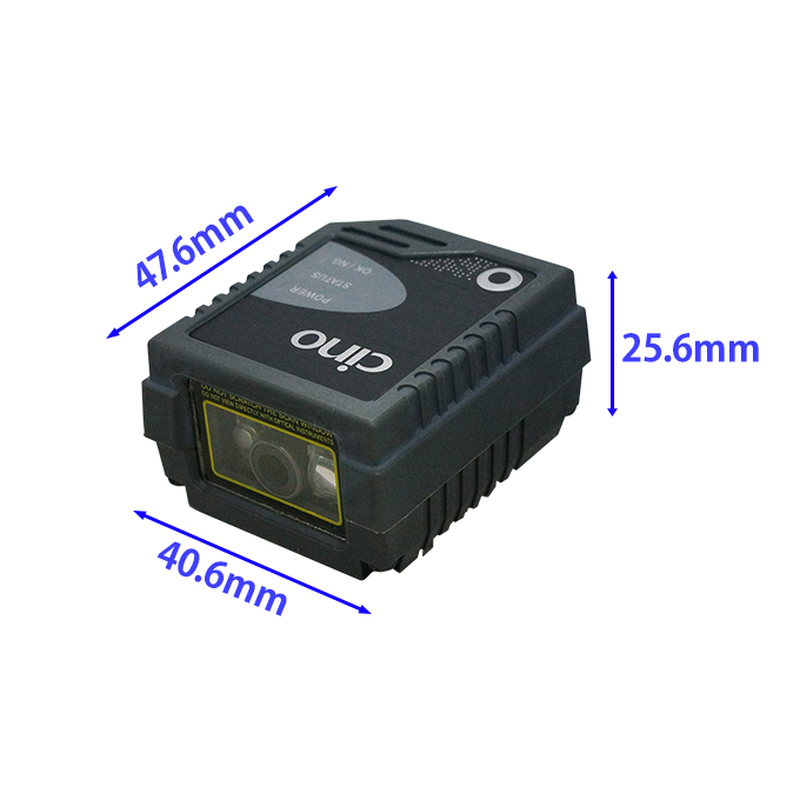

| 寸法(L×W×H) | 47.6 × 40.6 × 25.6 |
| 重量 | 101 |
| 電源電圧 | 5 ±10% |
| 電流(動作/待機) | 360 / 220 |
| 環境/耐久 | |
| 動作温度 / 保存温度 | -30～60℃ / -40～70℃ |
| 湿度 | 5～95% RH（結露なきこと） |
| 周囲照度 | 最大 100,000 |
| ESD耐性 | 15 |
| 耐落下 / 保護等級 | 1.5m 複数回 / IP54 |
| インターフェース/バリエーション | |

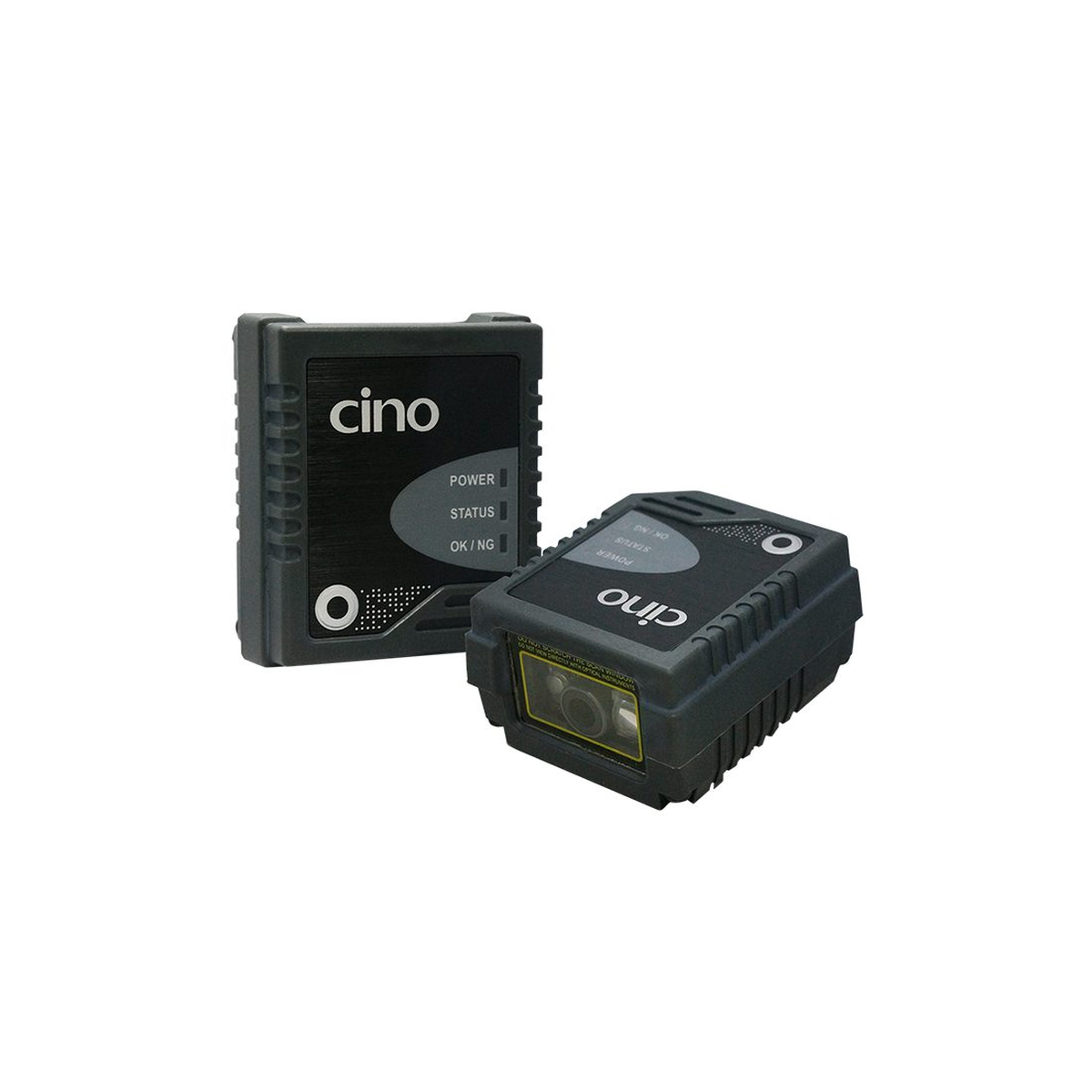

| モデル(例) | FA480-UW-00F/-00S(D-sub9) / -11F/-11S(USB-A) / -98F/-98S(D-sub15) |
| スキャンアングル | フロントビュー / サイドビュー |
| プログラミング | バーコードコマンド, iCode, PowerTool |
| データ編集 | DataWizard Premium（DWP） |
| 画像取得 | BMP |
| 対応シンボル | |
| 一次元(例) | Code39/128, GS1-128, Codabar, GS1 Databar, UPC/EAN/JAN, 2of5系 ほか |
| 二次元(例) | QR/MicroQR, DataMatrix, PDF417/MicroPDF417, Aztec, MaxiCode, Codablock F ほか |
| 郵便 | Japan Post, US Planet/Postnet, Australian Post ほか |
* 記載された外観、仕様等は予告なく変更する場合があります。
