EVAL01-Kineo-RM バッテリーフリー加速度（傾き）センサータグ
EVAL01-Kineo-RMはEPC C1G2/ISO 18000-6C準拠のバッテリーフリー3軸加速度センサータグです。±4gレンジ、±40mg精度、2mg分解能。受動5m・BAP15m・EBAP20mで通信。User 0x100で各軸データ取得、User 0x91でLED点滅をトリガ可能です。
製品概要

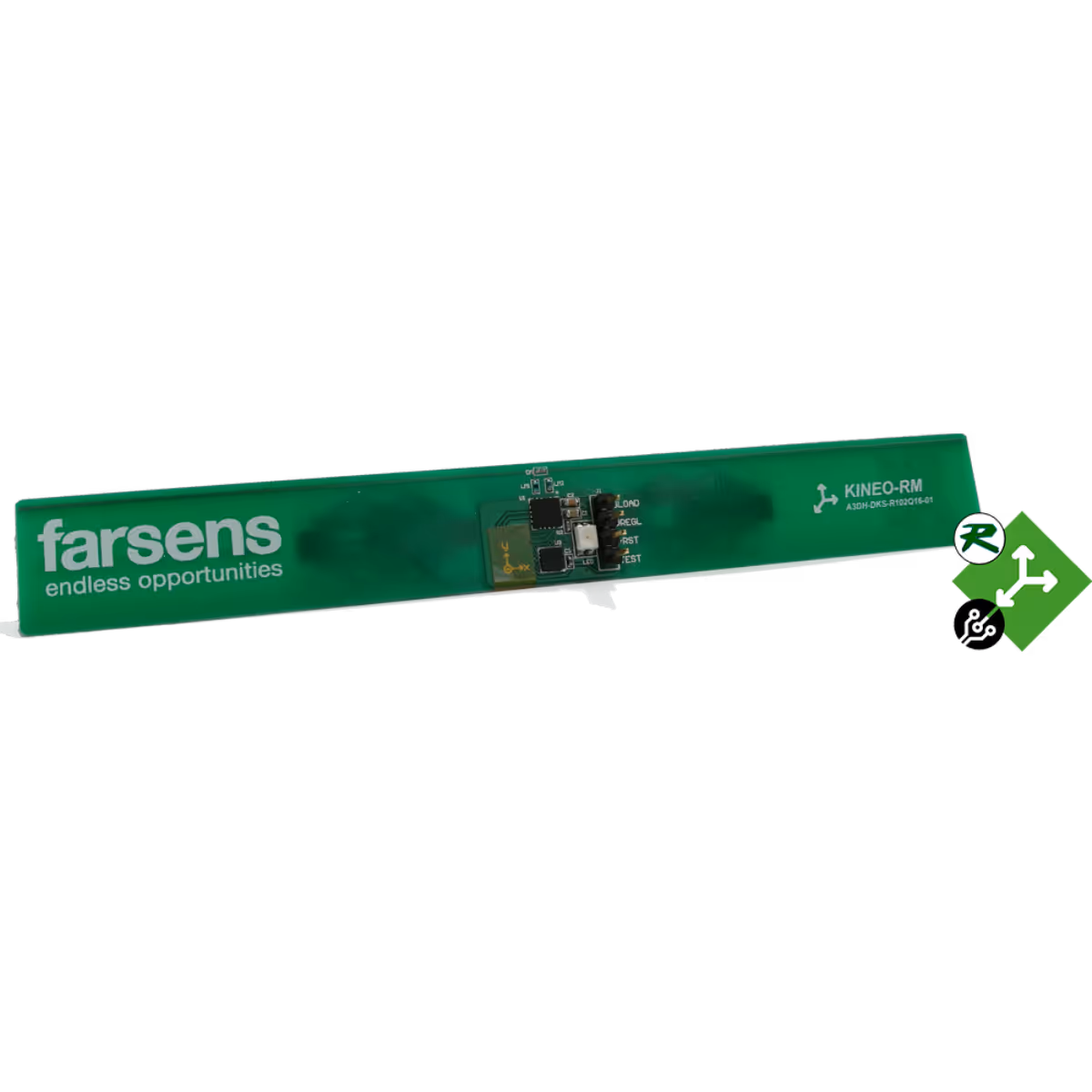

バッテリフリー傾きセンサータグ
EVAL01-Kineo-RMはUHF帯RFIDバッテリフリー傾きセンサータグです。デバイスはSTマイクロエレクトロニクス社のLIS3DH 3軸加速度メーター搭載で、±4gの範囲で±40mgの精度です。EVAL01-Kineo-RMは、資産の傾きをモニターするのに最適です。加速度メーターから3軸データを取得します。
EPC C1G2のコマンドでデータを取得するため、カスタムコマンドは必要ありません。市販のUHF RFIDリーダー（EPC C1G2）と互換性があります。
KINEO-RMは、特定のアプリケーションに応じて、さまざまなアンテナの設計とサイズでカスタマイズできます。過酷な環境で使用するためにIP67またはIP68ケーシングにパッケージ化できます。
選ばれる理由
3軸加速度（傾き）
±4gレンジ、±40mg精度、2mg分解能に対応し、X/Y/Z各軸の加速度を取得できます。
通信レンジ
受動約5m、BAP約15m、EBAP最大20mの通信距離に対応します。
データ取得（標準コマンド）
Userメモリ0x100を5ワードReadで、[HEADER(0xAA), FW_VER, ACC_X, ACC_Y, ACC_Z, QOS]の10バイトを返します。各軸はmg単位のint16（Little Endian）です。
ピックトゥライト
User 0x91に0x01を書き込むとLEDが点滅（既定: 3短点滅）し、視認での識別が可能です。
ブロック図
詳細仕様
| RFID | |
|---|---|
| 規格 | EPC C1G2 / ISO 18000-6C |
| EPCバンク | 160-bit（最大128-bit EPC） |
| TIDバンク | 96-bit（最大48-bitシリアル番号） |
| ユーザーメモリ | 最大1008-bit（不揮発） |
| センサー | |
| 加速度レンジ | ±4 |
| 加速度精度 | ±40 |
| 加速度分解能 | 2 |
| 環境 | |
| 動作温度範囲 | -40～85 |
| 入出力 | |
| 加速度データ読取 | User 0x100（5ワード, [HEADER, FW_VER, ACC_X int16, ACC_Y int16, ACC_Z int16, QOS]） |
| QOS | 0xFF:最良／0xEE:良好／0xCC・0x88:センサー停止 |
| ピックトゥライト | User 0x91 に 0x01 書込でLED点滅（既定: 3短点滅） |
| 機構 | |
| 基板長（DKWB） | 137.25 |
| 基板幅（DKWB） | 17.05 |
| 最大高さ | 10 |
* 記載された外観、仕様等は予告なく変更する場合があります。

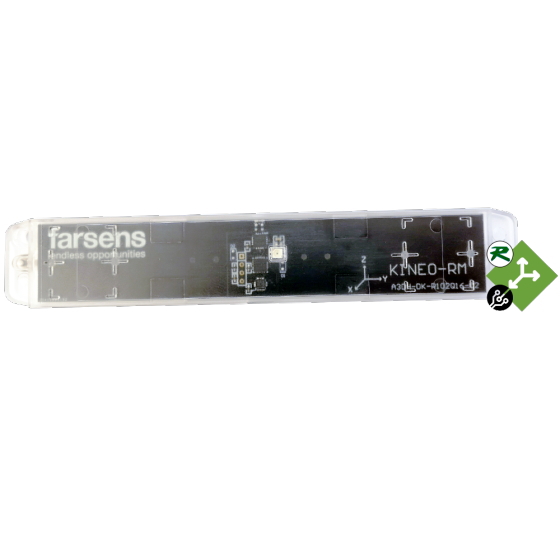

ギャラリー
