主な特長
特徴

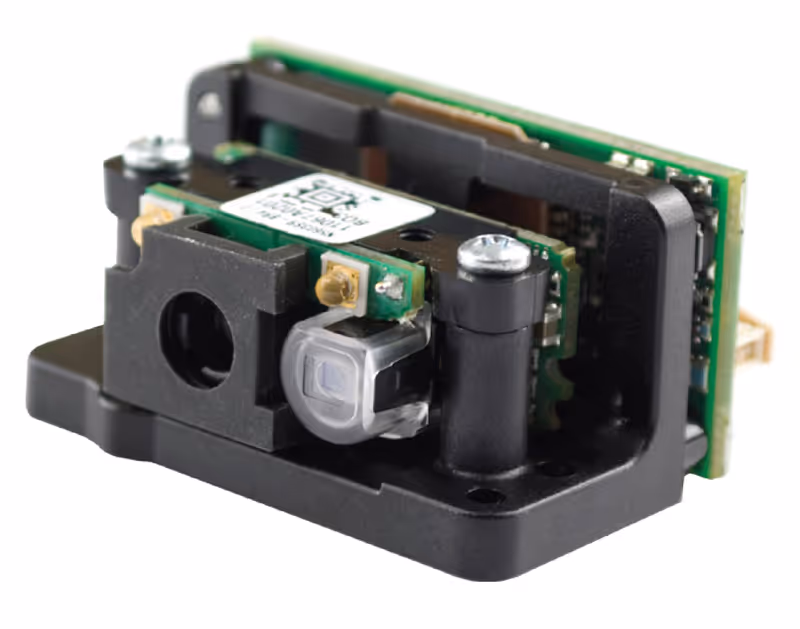

Honeywell N5600 シリーズ ミニチュアイメージングエンジンは、 クラス最高の読み取り深度と優れた移動読み取り性能を備え、1次元・2次元シンボルおよびOCRフォントを迅速かつ正確に読み取ります。 業界初のカラー画像オプション、難解バーコードに対応した新しいデコーディングソフトウェアを備えています。
移動読み取り584cm/秒（UPC 100％ 距離10cm） 読み取り深度419mm（UPC 100％）
新開発された844×640ピクセルのCMOSセンサーは584cm/秒（UPC 100%）の高速読み取りを実現。手振れ防止や移動体認識に非常に優れ、1次元・2次元シンボルやOCRの読み取りを非常に高速に行なうことが可能です。 印刷品質の悪いコードだけでなく、カスレや擦れ等によってダメージを受けたコードにも抜群の読み取り性能を発揮します。 ※ OCRフォント読み取りはオプションとなります。 ※ アプリケーションにより、開発が必要となる場合があります。
高画質なデジタル画像の取得が可能 多彩なデータ処理
高画質なデジタル画像の取得にも優れており、バイナリ、TIFF、BMP、JPEG等で出力可能です。 また、撮影した画像をトリミング、明度、回転、エッジの抽出などを行なってから出力可能ですのでトレーサビリティに必要な画像をバーコードの読み取りと共に簡単に撮影していただけます。 光学系はアプリケーションに合わせて焦点の違うHD（高分解能）、SR（標準レンジ）、ER（拡張レンジ）の3タイプをご用意しています。
カラー画像取得 オプション
Honeywell特許技術により、署名や貨物、車両ライセンスプレート、IDカードなど様々な物体の画像をカラーで取り込む技術を搭載しております。 機器組み込みの際に別途カメラを用意する必要がございません。
可視性の高いレーザーエイミング（オプション）
明るい照明の下でも鮮明かつ正確な照準を当てる事ができます。
DPMやOCRの拡張性（Imager社オリジナル） ソロモン・デコーダー搭載可能（オプション）
弊社オリジナル「ソロモン・デコーダー」の搭載により、印字されたバーコードだけではなくレーザーマーカーやドットピン等で作成されたバーコードの読み取りも可能です。 また、賞味期限やシリアルナンバー、パスポート、書籍コード（ISBN）等のOCRフォントを快適に読み取るためのテンプレートをご用意しております。
DPMやOCRの拡張性（Imager社オリジナル） ソロモン・デコーダー搭載可能（オプション）
読み取ったバーコードデータをお客様がご利用されているアプリケーションに合わせ、編集して出力することが可能です。 GS1の編集機能も搭載していますので、識別子を選択しての出力や編集もユーザーサイドで簡単に設定が行なえます。1次元から2次元へのシステム移行がスムーズに行なえます。
詳細仕様
| 性能 | |
|---|---|
| 照明 LED | 617nm 可視赤色LED |
| イメージセンサー | CMOSセンサー（グローバルシャッター、解像度 844 x 640、60フレーム/秒、カラー画像オプション） |
| エイミング |
N5600 イメージャー： 528nm 可視性緑色LED N5603 イメージャー： 650nm 高可視性赤色レーザー 最大出力 1mW Class 2 レーザー |
| 動作範囲 | 分解能 0.076mm （Code39） 0.127mm （Code39） 0.191mm （Code39） 0.127mm （PDF417) 0.127mm （Data Matrix） 高解像度 （HD） 距離 48～ 91mm 30～127mm 33～ 152mm 30～132mm 41～86mm 分解能 100% UPC 0.127mm （Code39） 0.254mm （Code39） 0...（詳細は仕様表参照） |
| 分解能 |
HD（高分解能） SR（標準レンジ） ER（拡張レンジ） 1次元 0.076mm 0.127mm 0.127mm 2次元 0.127mm 0.169mm 0.191mm |
| 移動読み取り | 完全な暗闇で584cm/秒まで対応 （100％UPCコードを10cmの距離で読み取る場合） |
| 最小シンボルコントラスト | 20％ |
| スキャン角度 | 傾度： 360° ピッチ： ±45° スキュー： ±65° |
| 視野角 | SR： 水平 42.4° 垂直 33° ER： 水平 31.6° 垂直 24.4° HD： 水平 41.4 垂直 32.2° |
| インターフェース |
イメージャー： 30 ピンボード対ボード（Molex 51338-0374） デコーダー： 12 ピン表面実装（Molex 52559-1252）またはMicro-B USB |
| 寸法/電気仕様 | |
|
外形寸法： （高さ x 幅 x 奥行き） |
イメージャー 取り付けタブなし（N5600, N5603）： 12.5 x 20.8 x 17.2 mm デコーダーボード（N56XX DB）： 19.1 x 39.8 x 8.2 mm 組み立て済イメージャーおよびデコーダーボード（N56X0, N56X3）： 19.4 x 39.8 x 28.2 mm |
| 重量 |
イメージャー単体： 7g 未満 組み立て済イメージャーおよびデコーダーボード： 20g 未満 |
| 電源 | イメージャー： 3.3VDC ±5％ デコーダー： TTL-RS232、3～5.5VDC USB： 5VDC ±5％ |
| 消費電流（3.3VDC） |
N5600： マニュアルトリガー 275mA プレゼンテーション 142mA 待機時 90μA N5603： マニュアルトリガー 228mA プレゼンテーション 142mA 待機時 90μA |
| 環境仕様 | |
| 動作温度 | -25℃～50℃ |
| 保管温度 | -25℃～70℃ |
| 湿度 | 0%～95%（結露なきこと） |
| 振動 | 3軸、各軸に対して1時間： 最大変位振幅 2.54 cm (5 Hz to 13 Hz)、10 G (13 Hz～500 Hz)、1 G (500 Hzto 2,000 Hz)に耐えること |
| MTBF（平均故障間隔） |
N5600： 2,000,000 時間以上 N5600： 2,000,000 時間以上 |
| 衝撃 | 温度23℃で実装面に対し、0.4ms 3,500Gに耐えること |
| 周囲照明 | 0～100,000 lux（太陽光下） |
| 安全規格 | |
| 規格 | LASER Class 2, CE |
| 安全 | LED Eye Safety IEC60825-1 |
| 読み取りシンボル | |
| 2次元 |
Aztec Code, Data Matrix, QR Code, Micro QR Code, MaxiCode, Han Xin Code Codablock、 Matrix 2of5、Standard 2of5、インダストリアル 2of5 GS1 DataBar（RSS/RSS 合成シンボル） |
| 1次元 | UPC/EAN/JAN, GS1 DataBar, Code 39, Code 128, Code 32, Code 93, Codabar/NW7, Interleaved2 of 5, Code 2 of 5, Matrix 2 of 5, MSI, Telepen, Trioptic, China Post; 2D Stacked: PDF417,MicroPDF417, GS1 |
| その他 |
Intelligent Mail Barcode, Postal-4i, Australian Post, British Post, Canadian Post, Japanese Post |
| OCRフォント（オプション） | OCR-A, OCR-B, E13B (MICR) |
| 保証 | |
| 保証期間 | 15ヶ月 |
* 記載された外観、仕様等は予告なく変更する場合があります。
アクセサリ
グリーンLEDエイミング
HD(高密度)、SR(標準レンジ)、ER(拡張レンジ)より選択
レーザーエイミング
HD(高密度)、SR(標準レンジ)、ER(拡張レンジ)より選択
デコーダ内蔵
HD(高密度)、SR(標準レンジ)、ER(拡張レンジ)より選択
専用デコーダボード
外部デコード用ボード。OEM機器への組込み用途に最適。
