M6E-Nano
JADAK（ThingMagic）社UHF RAIN RFIDリーダーモジュール
M6E-Nanoは、Mercuryシリーズの組み込みUHF RAIN
RFIDモジュールとしては最小の形状です。非常に低い消費電力で、バッテリ駆動の低コスト小型形状のポータブルリーダに最適です。
製品の特長

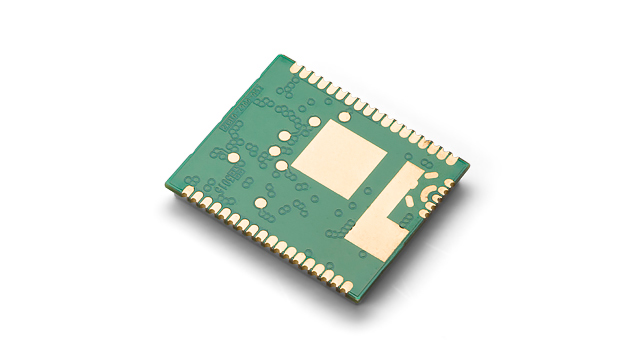

RAIN RFIDリーダーモジュール M6E-Nano
Nanoは、SMT製造の効率性を考慮して設計された表面実装パッケージを採用しており、ボリュームアプリケーションにRFIDを組み込む際のトータルコストを削減します。ハンドヘルド機器、消耗品の認証、機器の設定、アクセスコントロールなどに最適です。
機能と利点
- 集積度の高いコンパクトな設計を可能にする小型SMT（Service Mount Technology）フォームファクター
- 低消費電力でバッテリーの使用効率を向上
- グローバル規制に対応したキャリア周波数860～960MHz帯をサポート
- EPCglobal Gen2（ISO 18000-63）プロトコルのサポート
アプリケーション
- ヘルスケア・製薬業界向け医療機器
- キオスクおよび自動販売機
- プリンター、ハンドヘルド機、センサーネットワークを含むモバイル機器
- タグコミッショニングステーション
- バッテリ駆動型
- スマートフォンアクセサリ
仕様
M6E-Nano 製品仕様
| RFIDチップ | Impinj R500 |
|---|---|
| RF 出力 | 特定小電力タイプ +24 dBmまで0.01 dB ずつプログラム制御可能 |
| 最大読取速度 | 200 タグ / 秒 |
| RFID プロトコル | EPC Class 1 Gen 2 (ISO 18000-63) |
| アンテナコネクタ | 50Ω MMCXコネクタ接続で1つのモノスタティックアンテナに対応 |
| 物理インターフェース | 41個のRF、DC電源、通信、制御、GPIO信号へのアクセスを可能にするの基板接続部を提供 |
| 制御/データインターフェース | UART（3.3Vロジックレベル、9.6～921.6kbps） |
| GPIOセンサーおよび表示 | 4つの3.3V双方向ポートは、入力（センサー）ポートまたは出力（インジケーター）ポートとして構成可能 |
| API | C#、.NET、Java、C |
| 寸法 | L 22 x W 26 x H 3 mm |
| 動作温度 | -40℃ ～ 60℃ |
| 保存温度 | -40℃ ～ 85℃ |
| 電源 | DC電圧：3.3～5.5V |
| 消費電力 | 0.84W（アイドル時） |
| パワーセービング | スタンバイ：0.84W スリープ：0.015W シャットダウン：0.00025W |
* 記載された外観、仕様等は予告なく変更する場合があります。
