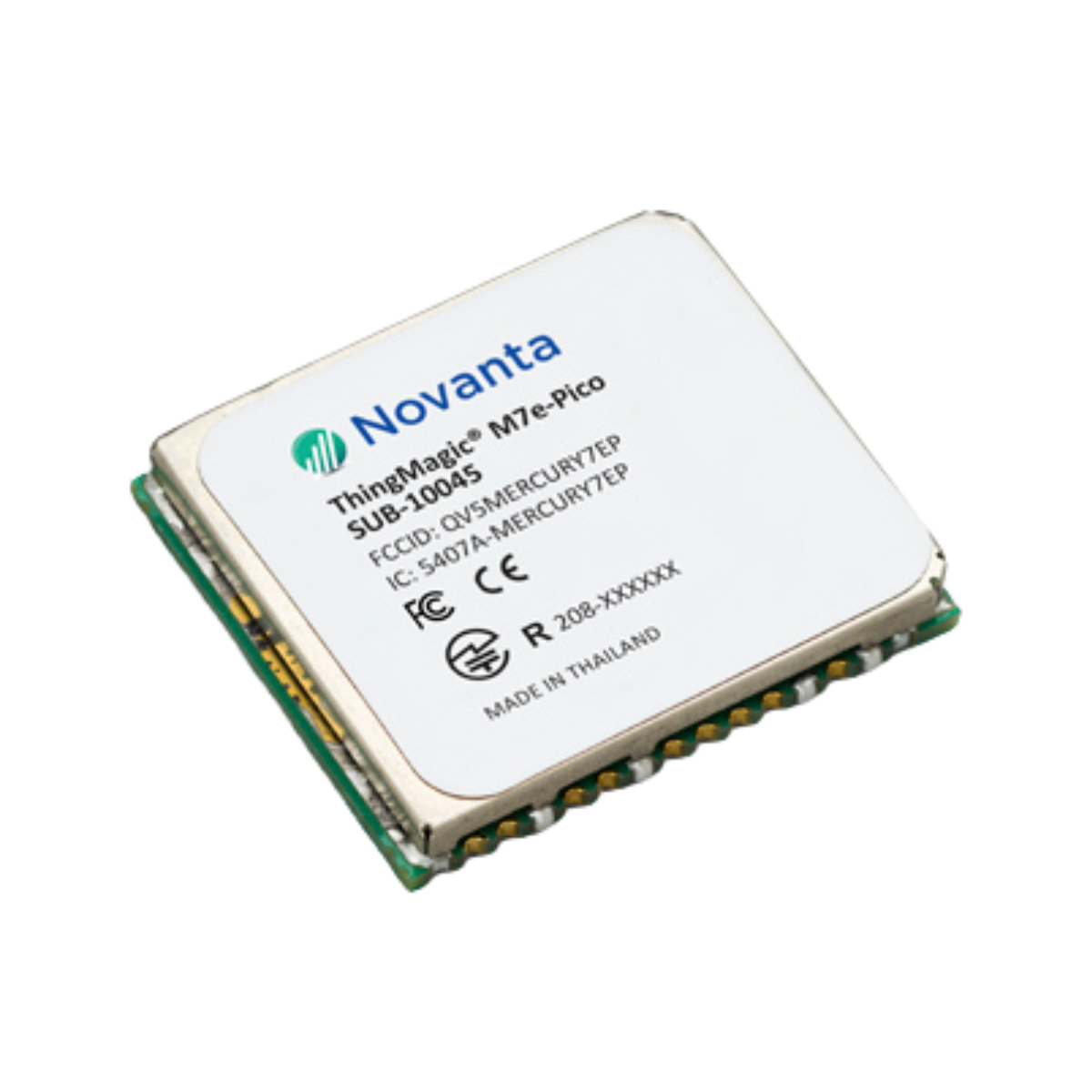

M7E-PICO
ThingMagic M7e-Picoは、Mercuryシリーズの組み込みUHF帯/RAIN RFIDモジュールの最小の形状です。<br>M7e-Picoプラットフォームは、他のJADAK ThingMagic製品と同じMercuryAPIを使用しており、ソフトウェアを簡単に統合およびカスタマイズできます。
製品概要
RAIN RFIDリーダーモジュール M7E-PICO
Impinj E310 RAIN RFIDリーダーチップを搭載したこのモジュールは、消費電力が非常に低く、バッテリー駆動、低コスト、小型のポータブルリーダーに最適です。また、RFID対応プリンタとタグコミッショニングステーションの読み取り/書き込み要件をサポートするための広いRF出力範囲が重要です。

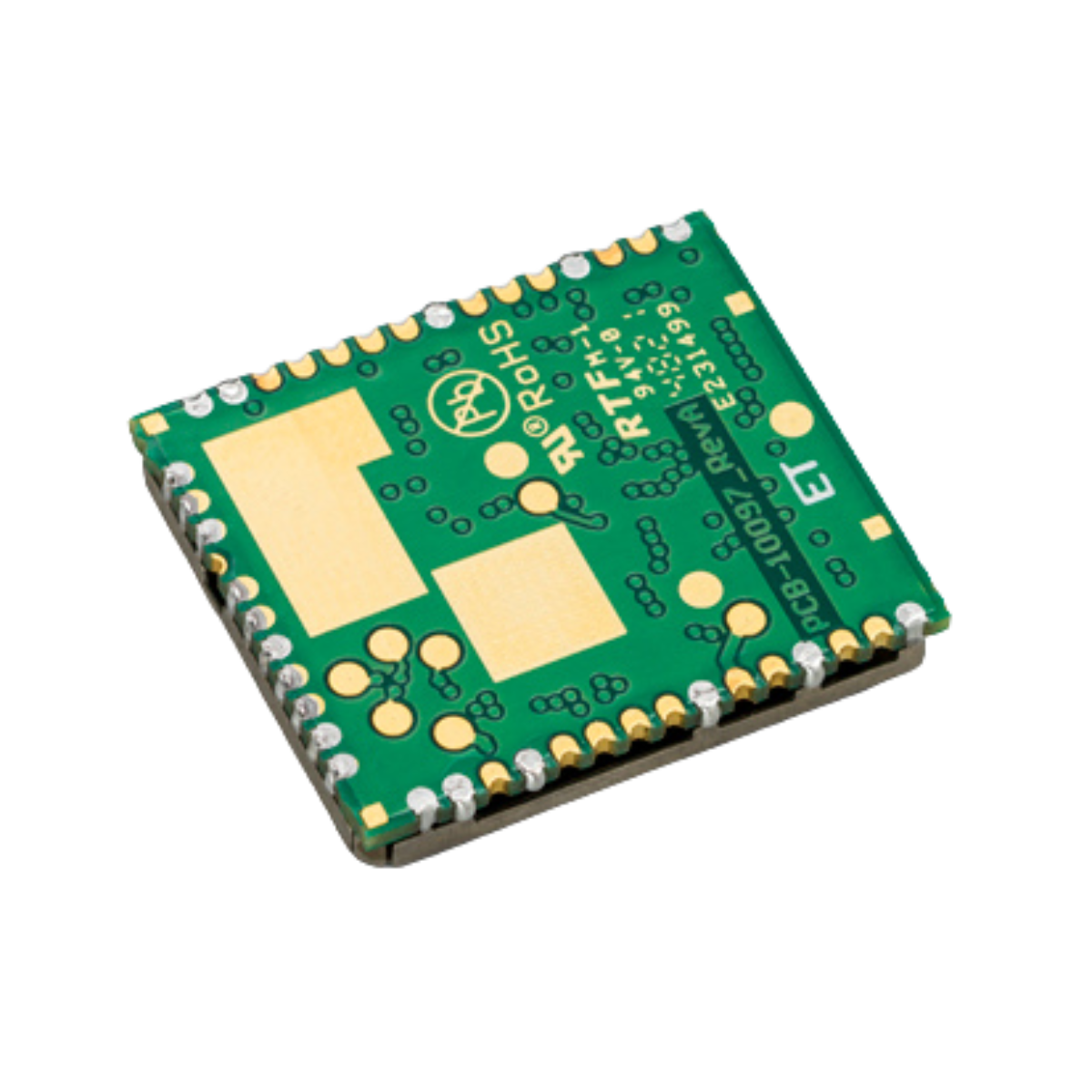

ThingMagic Picoは、SMT製造の効率を高めるように設計された表面実装パッケージを備えており、大量のアプリケーションにRFIDを組み込むための総コストを削減します。
主なポイント
- 高集積、コンパクト設計のための小型表面実装技術（SMT）形状
- 低消費電力でバッテリを効率的に使用可能
- Impinj E310 RAIN RFIDリーダーチップを搭載
- EPCglobal Gen2V2（ISO 18000-63）プロトコル
- FCC/IC、ETSIなど複数の地域対応
- 広帯域帯（860～930MHz）のサポート
アプリケーション
- ハンディターミナル、プリンタ、センサーネットワークなどのモバイルデバイス
- タグコミッショニングステーション
- バッテリ駆動デバイス
- アクセス制御
- スマートフォンアクセサリ
- ヘルスケアおよび製薬業界向け医療機器
- キオスクと自動販売機
詳細仕様
| 仕様 | |
|---|---|
| モジュール | M7E-PICO |
| キャリア基板モジュール | M7E-PICO-CB |
| 開発キット | M7E-PICO-DEVKIT |
| RFIDチップ | Impinj E310 |
| RF 出力 | 読み取りと書き込みレベルが別々で、0dBmから+24dBmまで0.5dBステップで調整可能、精度は+/- 1dBm |
| 規格 |
FCC（北米、南米）902-928MHz ETSI（ヨーロッパ）865.6-867.6 MHz TRAI（インド）865-867 MHz KCC（韓国）917-923.5 MHz ACMA（オーストラリア）920-926 MHz SRRC-MII（中国）920.1-924.9 MHz MIC（日本）916.8-922.2 MHz 「オープン」（カスタマイズ可能なチャンネルプラン; 860-930 MHz） |
| 最大読取速度 | 300タグ/秒 |
| タグ読取距離（標準値） | 6dBiアンテナ（30dBm EIRP）で3メートル以上* |
| RFID プロトコル | EPCglobal Gen 2V2 （ISO 18000-63） |
| アンテナコネクタ | シングル50Ω接続（ボードエッジ） |
| 物理インターフェース | RF、DC電源、通信、制御、GPIO信号へのアクセスを提供する41のボードエッジ接続 |
| 制御/データインターフェース | UART（3.3Vロジックレベル、9.6～921.6kbps） |
| GPIOセンサーおよび表示 | 4つの3.3V双方向ポートは、入力（センサー）ポートまたは出力（インジケーター）ポートとして構成可能 |
| API | C#、.NET、Java、C |
| 寸法 | L 18 x W 21 x H 3 mm |
| 動作温度 | -40℃ ～ 60℃ |
| 保存温度 | -40℃ ～ 85℃ |
| DC電圧 | +24dBm出力時：3.3～5.5 V |
| DC電力消費 | +24dBm出力時：5 VDCで2.5 W未満*、0dBm出力時：5 VDCで1.2 W未満 |
| 省電力オプション | スタンバイ：0.665 Wスリープ：0.080 Wシャットダウン：0.065 W |
| 認証 | 米国（FCC 47 CFR Ch. 1 Part 15）、カナダ（Industry Canada RSS-247）、EU（ETSI EN 302 208 v3.3.1、RED 2014/53/EU) |
* 記載された外観、仕様等は予告なく変更する場合があります。
