AdvanMux-4仕様

AdvanMux-4　マルチプレクサ製品仕様

周波数	860 MHz ～ 950 MHz
ポート数	4
損失	< 0.9 dB、0.7dB (標準)
アイソレーション	> 35 dB
リターンロス	> 25 dB
最大入力パワー	33 dBm
スイッチ時間	< 15 µs
RFコネクタ	1 x 入力 および 4 x 出力 SMA 50 ohmコネクタ
コントロールおよび電源コネクタ	2 x 入力/出力 RJ45 コネクタ
電源	Pin 6: 5 V (±5 %)、または Pin 4 & 5: 5 V (-2 %) ～ 48 V (+5%) （ボード上で安定化）
消費電流	< 12 mA
デジタルインプット	0 V/5 V TTL/3 V TTLまたは オープンコレクタ 注：リーダー出力は2 mA (最大)までシンク必須
AdvanReader-100 および AdvanReader-150 との接続	イーサネットケーブルが必要
Impinj R220 および R420、ThingMagic Mercury 6との接続	ケーブルアダプタおよびEthernetケーブル（UTPケーブル）が必要
他のリーダーへの接続	多くのリーダーと互換性 必須条件： – AdvanGPIOコネクションボード – いくつかのリーダーでは、PoEインジェクターが必要
AdvanMuxとの接続	標準Ethernet 8-wire UTPケーブル

*　記載された外観、仕様等は予告なく変更する場合があります。

AdvanMux-8仕様

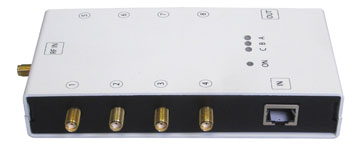

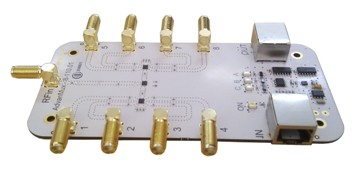

AdvanMux-8　マルチプレクサ製品仕様

周波数	860 MHz ～ 950 MHz
ポート数	8
損失	1.3 dB (標準)
アイソレーション	30 dB (標準)
リターンロス	20 dB (標準), 16 dB (最小)
最大入力パワー	33 dBm
スイッチ時間	< 5 µs
RFコネクタ	1 x 入力 および 8 x 出力 SMA 50 ohmコネクタ
コントロールおよび電源コネクタ	2 x 入力/出力 RJ45 コネクタ
電源	Pin 6: 5 V (±5 %)、または Pin 4 & 5: 5 V (-2 %) ～ 48 V (+5%) PoE経由 （ボード上で安定化） 注：最大定格：50 V
消費電流	< 9 mA
デジタルインプット	0 V/5 V TTL または オープンコレクタ 注：リーダー出力は2 mA (最大)までシンク必須 注：3.3 Vリーダーは5 Vトレラント必須
AdvanReader-100 および AdvanReader-150 との接続	イーサネットケーブルが必要 AdvanReaderは2階層でAdvanMux-8 マルチプレクサが使用できるため256アンテナを同じリーダーに接続することができます。
Impinj R220 および R420、ThingMagic Mercury 6との接続	ケーブルアダプタおよびEthernetケーブル（UTPケーブル）が必要
他のリーダーへの接続	多くのリーダーと互換性 必須条件： – AdvanGPIOコネクションボード – いくつかのリーダーでは、PoEインジェクターが必要
ケーブルアダプタ	オプション 長さ：25 センチメートル
AdvanMuxとの接続	標準Ethernet 8-wire UTPケーブル
静電気保護	すべてのRF入力/出力に含む

*　記載された外観、仕様等は予告なく変更する場合があります。

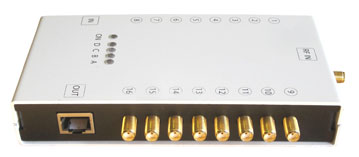

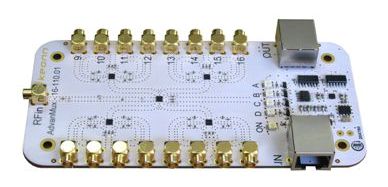

AdvanMux-16仕様

AdvanMux-16　マルチプレクサ製品仕様

周波数	860 MHz ～ 950 MHz
ポート数	16
損失	1.2 dB (標準)
アイソレーション	30 dB (標準)
リターンロス	20 dB (標準), 16 dB (最小)
最大入力パワー	33 dBm
スイッチ時間	< 10 µs
RFコネクタ	1 x 入力 および 16 x 出力 SMA 50 ohmコネクタ
コントロールおよび電源コネクタ	2 x 入力/出力 RJ45 コネクタ
電源	Pin 4 および/または Pin 5：Vcc = 5 V ～ 48 V
消費電流	< 11 mA
デジタルインプット	0 V/5 V TTL または オープンコレクタ 注：リーダー出力は2 mA (最大)までシンク必須
AdvanReader-100 および AdvanReader-150 との接続	イーサネットケーブルが必要 AdvanReaderは2階層でAdvanMux-16 マルチプレクサが使用できるため1024アンテナを同じリーダーに接続することができます。
Impinj R220 および R420、ThingMagic Mercury 6との接続	ケーブルアダプタおよびEthernetケーブル（UTPケーブル）が必要
他のリーダーへの接続	多くのリーダーと互換性 必須条件： – AdvanGPIOコネクションボード – いくつかのリーダーでは、PoEインジェクターが必要
ケーブルアダプタ	オプション 長さ：25 センチメートル
AdvanMuxとの接続	標準Ethernet 8-wire UTPケーブル
静電気保護	すべてのRF入力/出力に含む

*　記載された外観、仕様等は予告なく変更する場合があります。

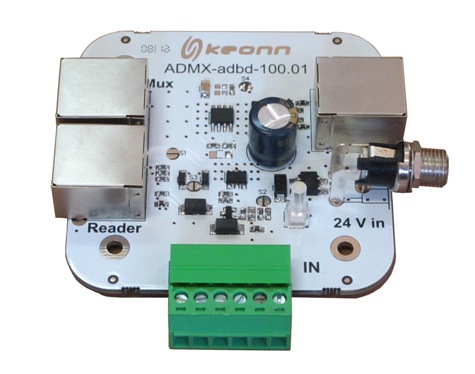

AdvanGPIO-100仕様

AdvanGPIO-100　コネクションボード製品仕様

コネクタ	1 入力　PoE class I 電源 タイプ: RJ45 1 入力　補助電源 タイプ：ソケット電源コネクタ 1 入力　デジタルコントロールビット& 電源タイププラグ、6 way 1 入力　デジタルコントロールビット:  タイプ：RJ45 1 出力　デジタルコントロールビット& 電源 タイプ：RJ45
リーダーコネクタ	4 x 入力RJ45コネクタ
入力コネクタ	4 x 入力コネクタ
消費電流	< 15 mA @ 48 V (PoE) < 3.5 mA @ Vin = 9 V (ソケットまたはプラグコネクタ) < 4 mA @ Vin = 12 V (ソケットまたはプラグコネクタ) < 4.5 mA @ Vin = 15 V (ソケットまたはプラグコネクタ) < 6 mA @ Vin = 24 V (ソケットまたはプラグコネクタ)
デジタルインプット	0 V/5 V TTL または オープンコレクタ 注1：B0..B3は2.2 kオームプルアップレジスタ 注2：リーダー出力は2 mA (最大)までシンク必須 注3：3.3 Vリーダーは5 V トレラント
RFIDリーダーとの互換性	Impinj, Motorola, Sirit , Alien, ThingMagic  リーダーのユーザーガイドを参照してください。
AdvanMux-8、AdvanMux-16およびAdvanPhaser-2:4との制御接続	標準Ethernet 8-wire UTPケーブル
電源表示	白色 SMD LED
重量	35 g
寸法	67 mm x 67 mm x 18 mm
動作温度	-40℃ ～ 55℃
保管温度	-40℃ ～ 85℃
EU指令	RoHS準拠 (2002/95/EC) EMC (2004/108/EC)

*　記載された外観、仕様等は予告なく変更する場合があります。

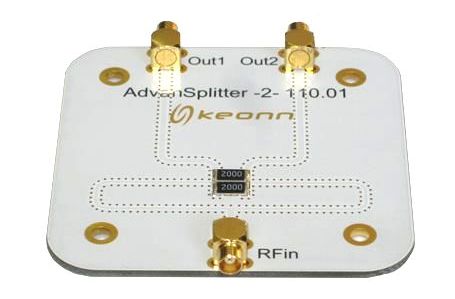

AdvanSplitter-2仕様

AdvanSplitter-2アンテナ製品仕様

周波数	860 MHz ～ 950 MHz
ポート数	2
損失	0.4 dB (標準)、0.6 dB（最大）
アイソレーション	25 dB (標準)
最大入力パワー	2W (33 dBm)
位相不平衡	< 1º
振幅の不均衡	0.1 dB
RFコネクタ	1 x 入力 および 2 x 出力 SMA 50 ohmコネクタ
重量	22 g　（筐体なし）
寸法	67 mm x 67 mm x 9 mm
動作温度	-40℃ ～ 70℃
保管温度	-40℃ ～ 85℃
EU指令	RoHS準拠 (2002/95/EC)

*　記載された外観、仕様等は予告なく変更する場合があります。

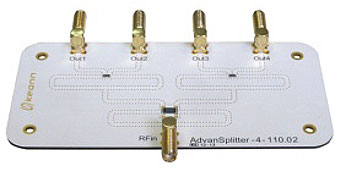

AdvanSplitter-4仕様

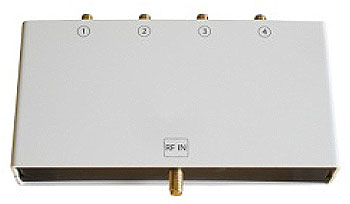

AdvanSplitter-4アンテナ製品仕様

周波数	860 MHz ～ 950 MHz
ポート数	4
損失	0.7 dB (標準)、1.1 dB（最大）
アイソレーション	26 dB (標準)、22 dB（最小）
最大入力パワー	2W (33 dBm)
位相不平衡	< 2º
振幅の不均衡	0.4 dB
RFコネクタ	1 x 入力 および 4 x 出力 SMA 50 ohmコネクタ
重量	52 g（筐体なし） 186 g（筐体あり）
寸法	137 mm x 92 mm x 14 mm（筐体なし） 145 mm x 92 mm x 25 mm（筐体あり）
動作温度	-40℃ ～ 55℃
保管温度	-40℃ ～ 85℃
EU指令	RoHS準拠 (2002/95/EC) EMC（2004/108 / EC）

*　記載された外観、仕様等は予告なく変更する場合があります。

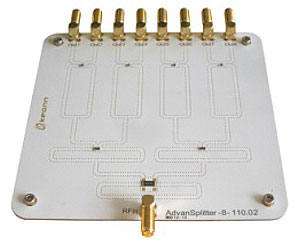

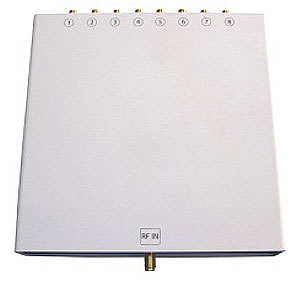

AdvanSplitter-8仕様

AdvanSplitter-8アンテナ製品仕様

周波数	860 MHz ～ 950 MHz
ポート数	8
損失	1.1 dB (標準)、1.4 dB（最大）
アイソレーション	24 dB (標準)、20 dB（最小）
最大入力パワー	2W (33 dBm)
位相不平衡	< 1º
振幅の不均衡	0.3 dB
RFコネクタ	1 x 入力 および 4 x 出力 SMA 50 ohmコネクタ
重量	103 g（筐体なし） 330 g（筐体あり）
寸法	137 mm x 92 mm x 14 mm（筐体なし） 145 mm x 92 mm x 25 mm（筐体あり）
動作温度	-40℃ ～ 55℃
保管温度	-40℃ ～ 85℃
EU指令	RoHS準拠 (2002/95/EC)

*　記載された外観、仕様等は予告なく変更する場合があります。
