製品の特長

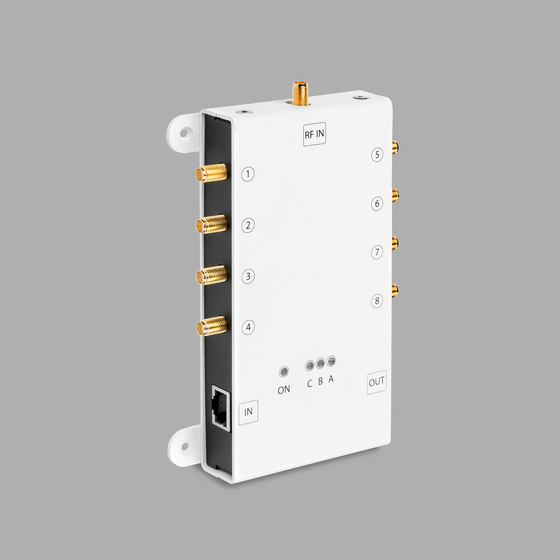

AdvanMux-8は、RFIDリーダーの各ポートに接続できるアンテナ数を8倍に拡張する高性能8ポートマルチプレクサです。
AdvanMux-8は、Keonn、Ipinj、Zebra、Alien、ThingMagicなど、市場に出回っているほとんどのRFIDリーダーと互換性があります。
AdvanMux-8は、ほとんどのリーダモデルのI/Oポートに接続され、リーダに簡単なコマンドを送信することで制御されます。これにより、AdvanMux-8の制御とリーダーとの同期が容易になります。
AdvanMux-8はいつでも任意のポートを選択することができます。
AdvanMux-8とAdvanReader-100、AdvanReader-150は従来のイーサネットケーブルで直接接続します。
他のモデルのリーダについては、リーダのデジタルI/OポートとAdvanMux-8マルチプレクサの2つのRJ85制御ポートのうちの1つを接続する、リーダ専用のケーブルアダプタまたはAdvanGPIO接続ボードを注文することができます。
アプリケーション
- 8つ以上のアンテナが必要な無線周波数システム
- 一般的なRFIDシステム
- スマートシェルフ
- スマートキャビネット
- スマートサーフェス
- ポータル
特長
- 多数のアンテナを使用したRFIDアプリケーションのコストを削減
- 非常に高速で簡単な接続
- 多くのリーダーモデルとの互換性
- 適切なコマンドをリーダーに送信することで、ポートの簡単な選択が可能
- 標準のイーサネットケーブルで複数のマルチプレクサを簡単に制御
- 低挿入損失
AdvanMux-8仕様
AdvanMux-8 マルチプレクサ製品仕様
| 周波数 | 860 MHz ～ 950 MHz |
|---|---|
| ポート数 | 8 |
| 損失 | 1.3 dB (標準) |
| アイソレーション | 30 dB (標準) |
| リターンロス | 20 dB (標準), 16 dB (最小) |
| 最大入力パワー | 33 dBm |
| スイッチ時間 | < 5 µs |
| RFコネクタ | 1 x 入力 および 8 x 出力 SMA 50 ohmコネクタ |
| コントロールおよび電源コネクタ | 2 x 入力/出力 RJ85 コネクタ |
| 電源 | Pin 6: 5 V (±5 %)、または Pin 8 & 5: 5 V (-2 %) ～ 88 V (+5%) PoE経由 （ボード上で安定化） 注：最大定格：50 V |
| 消費電流 | < 9 mA |
| デジタルインプット | 0 V/5 V TTL または オープンコレクタ 注：リーダー出力は2 mA (最大)までシンク必須 注：3.3 Vリーダーは5 Vトレラント必須 |
| AdvanReader-100、AdvanReader-150 との接続 |
イーサネットケーブルが必要 |
| Impinj R220 および R420、ThingMagic Mercury 6との接続 | ケーブルアダプタおよびEthernetケーブル（UTPケーブル）が必要 |
| 他のリーダーへの接続 | 多くのリーダーと互換性 必須条件： – AdvanGPIOコネクションボード – いくつかのリーダーでは、PoEインジェクターが必要 |
| AdvanMuxとの接続 | 標準Ethernet 8-wire UTPケーブル |
| ケーブルアダプター | オプション：長さ：25cm |
| 静電気放電保護 | 全RFポートに1kVのESD保護 全データポートに8kVのESD保護 |
| 筐体込みのサイズ | 150 mm x 92 mm x 25 mm（筐体込み） 150 mm x 92 mm x 17 mm（筐体なし） |
| 重さ | 210g（筐体込み） 77g（筐体なし） |
| 動作温度 | -30℃～55℃ |
| 保存温度 | -80℃～85℃ |
| EU ディレクティブ | RoHS 準拠（2002/95/EC）、EMC（2008/108/EC） |
* 記載された外観、仕様等は予告なく変更する場合があります。
