Advantenna-P12
Advantenna-P12は、277×137×8mm（エッジマウント時）、230gの2素子パッチUHF RFIDアンテナです。左旋円偏波（LHCP）、ビーム幅60°×90°。利得5.4-5.8dBiC、VSWR 1.4:1未満、前後比-20dB未満。ETSI/FCC対応。50Ω SMA/MCXコネクタ。IP68屋内対応、-20〜+80℃動作。超薄型3.3mm。音響磁気EAS台座への統合に最適。
製品概要
製品概要

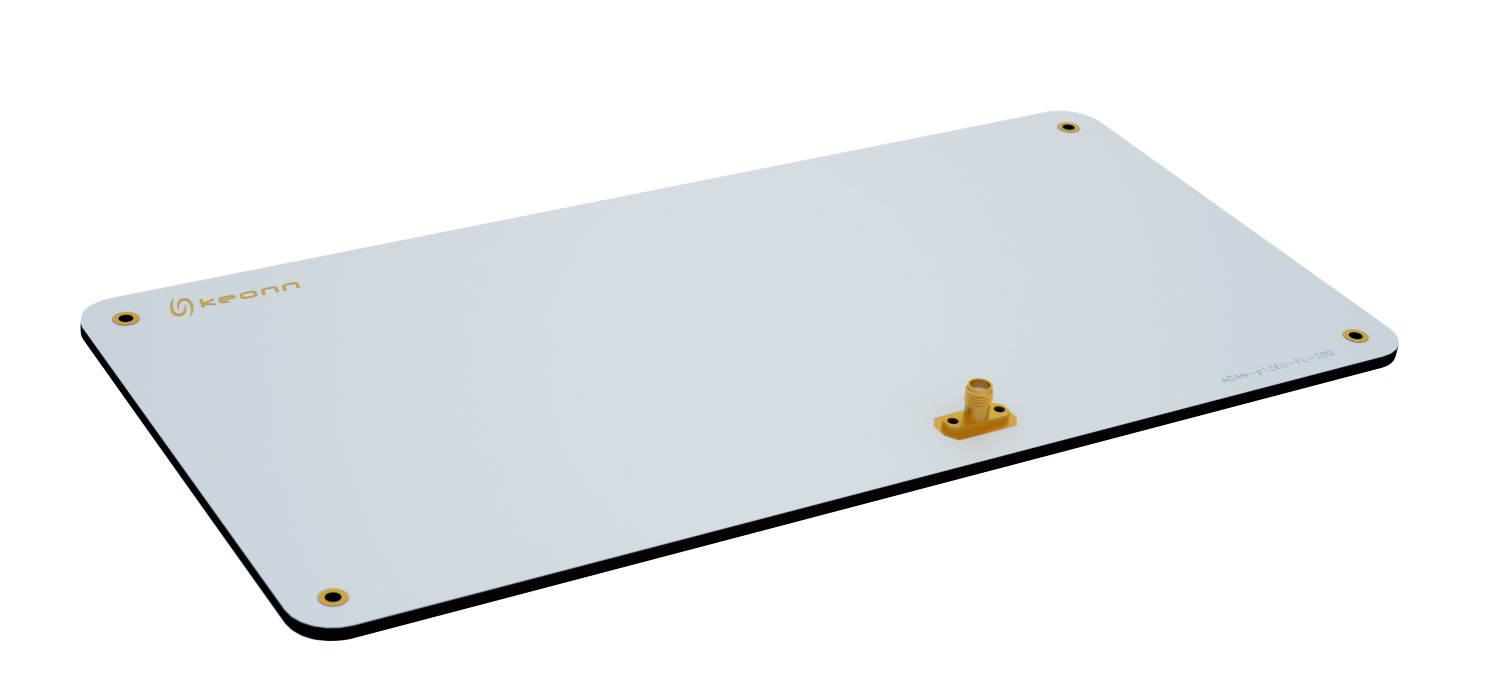

Advantenna-P12は、円偏波で、アンテナ長辺方向に60°、アンテナ短辺方向に90°のビーム幅を持つ放射パターンを特徴とするコンパクトなUHF帯RFID用2素子パッチアンテナです。Advantenna-P12は非常に薄い形状です。このため、アンテナを薄い物体の内部に組み込むことができます。
Advantenna-P12は、小売店のロス防止システムに最適です。音響磁気技術をベースとした電子物品監視システム（EAS）の台座の内部に埋め込むことで、音響磁気とRFIDの2つの技術を同時に含むハイブリッドシステムに変身します。
選ばれる理由
製品の特長
<h4>高利得性能</h4>
5.4-5.8 dBiCの高利得で安定した読取性能を提供。
<h4>効率的なビーム形状</h4>60°/90°のビーム幅により、棚や引き出し内のアイテムを効率的に検知。
<h4>薄型設計</h4>厚さ8mm-15mmで、様々な環境への統合が容易。
主なポイント
- 長辺方向60°のやや狭いビーム
- 短辺方向90°の広いビーム幅
- 非常に薄い形状（エッジマウント時8mm）
- 費用対効果に優れた設計
アプリケーション
- 音響磁気技術とRFID技術を組み合わせた電子物品監視台座
- POS システム

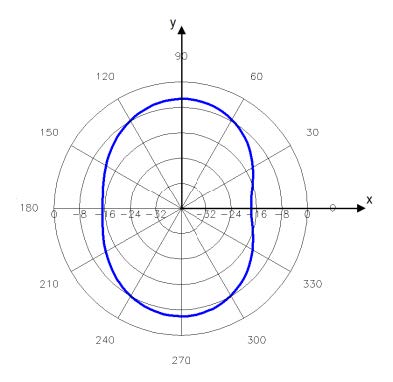

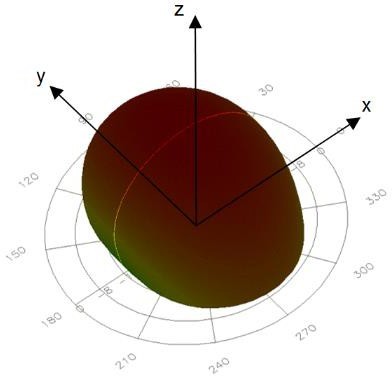

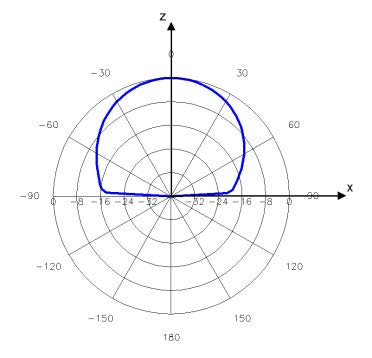

放射パターン
コネクタオプション

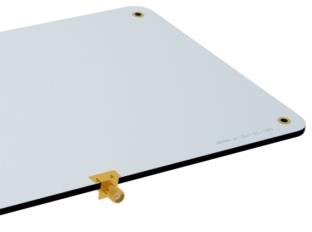

エッジマウント

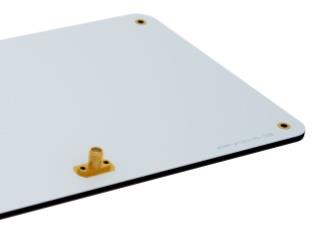

フランジストレート

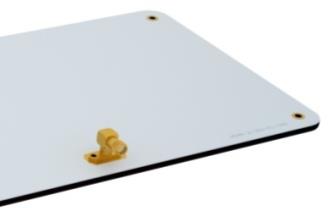

フランジ直角
詳細仕様
| 仕様 | |
|---|---|
| 動作周波数 EUバージョン | 865 - 868 MHz (ETSI EN 302 208) |
| 動作周波数 USバージョン | 902 - 928 MHz (FCC part 15) |
| アンテナ技術 | パッチ |
| 利得 EUバージョン | 5.4 dBiC（標準）、5.5 dBiC（最大）、3.2 dBiL |
| 利得 USバージョン | 5.6 dBiC（標準）、5.8 dBiC（最大）、3.5 dBiL |
| VSWR | < 1.4:1 |
| ビーム幅 | 60°/90° |
| 前後比 | < -20 dB |
| 偏波 | LHCP（左旋円偏波） |
| 軸比 |
EUバージョン ボアサイト時 0.9 dB ビーム幅3dB時 0.6 dB（標準）、4.7dB（最大） USバージョン ボアサイト時 1.3 dB ビーム幅3dB時 1.6 dB（標準）、3.4 dB（最大） |
| 入力インピーダンス | 50 Ω |
| コネクタ |
SMAまたはMCX フランジ、フランジ直角、またはエッジマウント（アンテナの長辺側） |
| IP保護等級 | 屋内アンテナIP68 |
| 規格 | ROHS - EU Directive 2015/863WEEE - EU Directive 2012/19/EUREACH - EC No 1907/2006ETSI EN 302 208 |
| 温度範囲 | -20°C～+80°C |
| コネクタを除くサイズ | 277 mm x 137 mm x 3.3 mm |
| エッジマウントコネクター付サイズ | 277 mm x 137 mm x 8 mm |
| フランジコネクター付サイズ | 277 mm x 137 mm x 15 mm |
| アンテナ重量 | 230 g |
* 記載された外観、仕様等は予告なく変更する場合があります。
