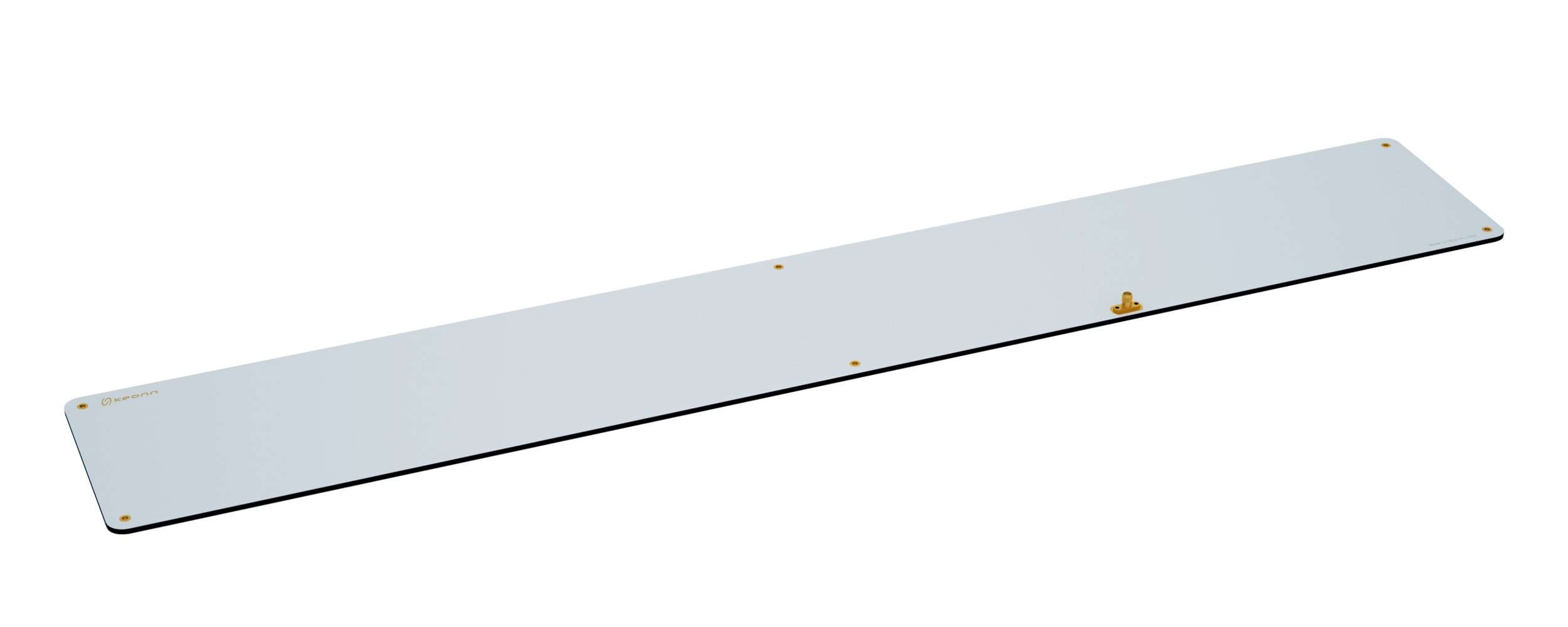

Advantenna-P16
Advantenna-P16は、円偏波の小型UHF帯RFID用6素子パッチアンテナで、アンテナ長辺方向に20°、アンテナ短辺方向に90°のビーム幅を持つ放射パターンが特徴です。この放射パターンにより、このアンテナはスポーツイベントのタイムキーピング、マラソン、レース計時、頭上損失防止システム、ポータル、通路、ドア、料金システム、車両追跡などの多くのRFIDアプリケーションに最適です。

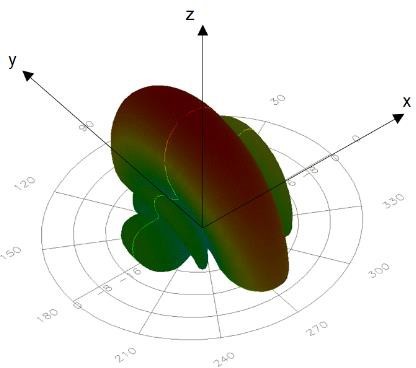

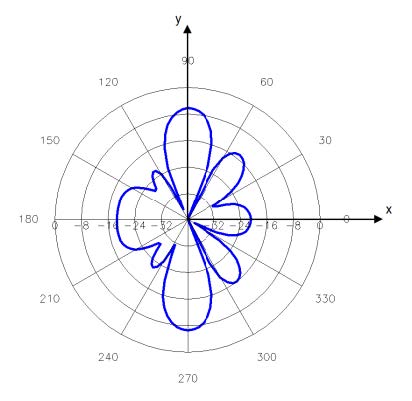

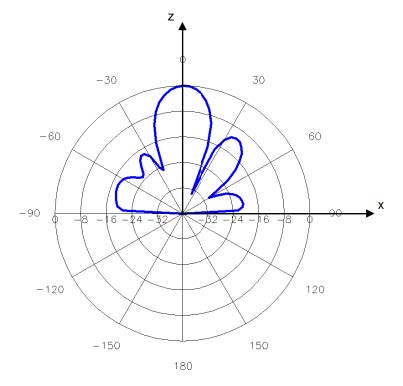

放射パターン
アプリケーション
- スポーツイベントのタイムキーピング (マラソンなど）
- レース計時
- 頭上の紛失防止システム
- ポータル
- ドアと廊下
- 料金システム
- 車両追跡
特長
- 長辺がやや狭いビーム
- 短辺のビーム幅が広い
- 非常に薄い形状
- 高利得
- 費用対効果
Advantenna-P16仕様
Advantenna-P16アンテナ製品仕様
| 動作周波数 EUバージョン | 865 - 868 MHz (ETSI EN 302 208) |
|---|---|
| 動作周波数 USバージョン | 902 - 928 MHz (FCC part 15) |
| アンテナ技術 | パッチ | 放射パターン | ファンビーム |
| 利得 EUバージョン | 9.4 dBiC（標準）、9.5 dBiC（最大）、6.8 dBiL |
| 利得 USバージョン | 9.2 dBiC（標準）、9.4 dBiC（最大）、6.8 dBiL |
| VSWR | < 1.4:1 |
| ビーム幅 | 20°/90° |
| サイドローブレベル | < -15 dB |
| 前後比 | < -20 dB |
| 偏波 | LHCP（左旋円偏波） |
| 軸比 | EUバージョン ボアサイト時 0.6 dB ビーム幅3dB時 0.5 dB（標準）、2.5 dB（最大） USバージョン ボアサイト時 0.6 dB ビーム幅3dB時 1.0 dB（標準）、2.8 dB（最大） |
| 入力インピーダンス | 50 Ω |
| コネクタ | SMAまたはMCX フランジ、フランジ直角、またはエッジマウント（アンテナの長辺側） |
| IP保護等級 | 屋内アンテナIP68 |
| 規格 | ROHS - EU Directive 2015/863 WEEE - EU Directive 2012/19/EU REACH - EC No 1907/2006 ETSI EN 302 208 |
| 温度範囲 | -20°C～+80°C |
| コネクタを除くサイズ | 837 mm x 137 mm x 3.3 mm |
| エッジマウントコネクター付サイズ | 837 mm x 137 mm x 8 mm |
| フランジコネクター付サイズ | 837 mm x 137 mm x 15 mm |
| フランジ直角付サイズ | 837 mm x 137 mm x 16.31 mm |
| アンテナ重量 | 725 g |
* 記載された外観、仕様等は予告なく変更する場合があります。
コネクタオプション
エッジマウント
フランジストレート
フランジ直角
