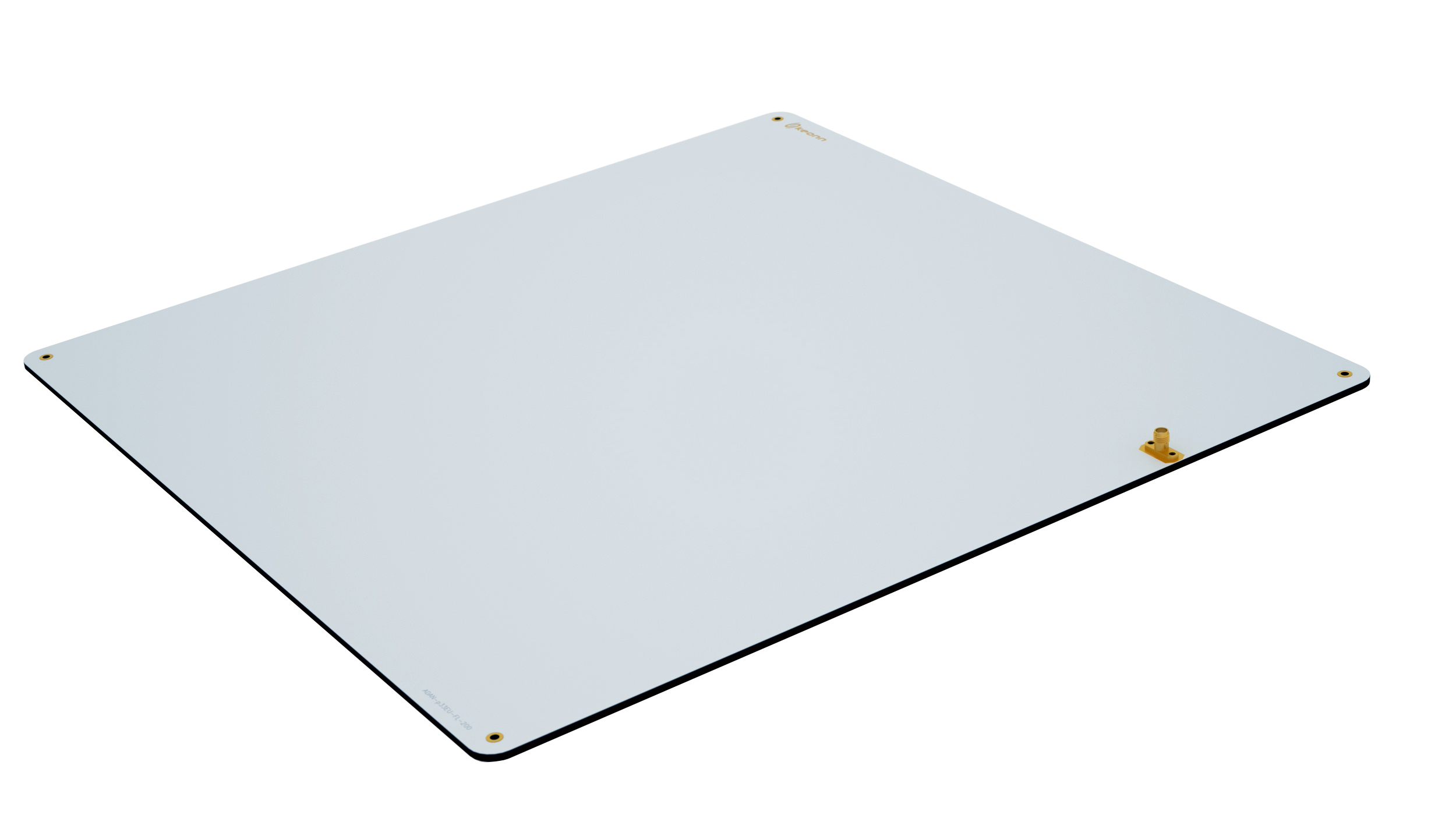

Advantenna-P33
Advantenna-p33は、円偏波でペンシルビーム形状(40°/40°)の放射パターンを特徴とするコンパクトなRFID UHF 3x3素子パッチアンテナです。この放射パターンにより、このアンテナは次のようなRFIDアプリケーションに最適です。
この放射パターンは、頭上のリアルタイム在庫システム、マジックミラー、試着室など、多くのRFIDアプリケーションに最適です。
Advantenna-p33を天井から吊り下げて設置することで、タグが付けられた商品をリアルタイムで特定することができます。この位置で、高い指向性により、RFIDシステムは、対応する試着室にあるRFIDタグを検出します。タグを検知し、隣の試着室や近隣の商品の検知を最小限に抑えます。
Advantenna-p33を天井から吊り下げて設置することで、タグが付けられた商品をリアルタイムで特定することができます。この位置で、高い指向性により、RFIDシステムは、対応する試着室にあるRFIDタグを検出します。タグを検知し、隣の試着室や近隣の商品の検知を最小限に抑えます。

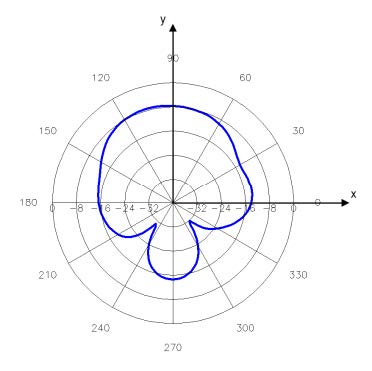

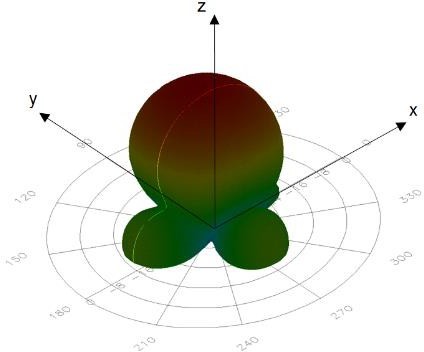

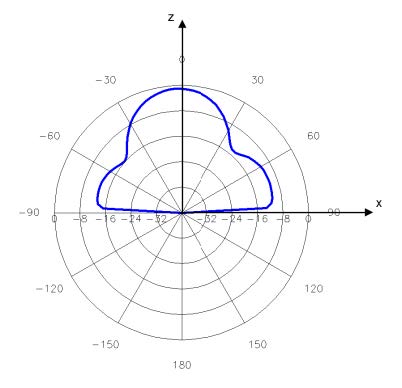

放射パターン
アプリケーション
- 頭上リアルタイム在庫システム
- フィッティングルーム
- マジックミラー
- ドアと廊下
特長
- 2方向に狭いビーム
- 非常に薄い形状
- 高利得
Advantenna-P33仕様
Advantenna-P33アンテナ製品仕様
動作周波数 EUバージョン | 865 - 868 MHz (ETSI EN 302 208) |
---|---|
動作周波数 USバージョン | 902 - 928 MHz (FCC part 15) |
アンテナ技術 | パッチ | 放射パターン | ペンシルビーム |
利得 EUバージョン | 10.7 dBiC(標準)、10.8 dBiC(最大)、8.0 dBiL |
利得 USバージョン | 10.6 dBiC(標準)、10.6 dBiC(最大)、7.8 dBiL |
VSWR | < 1.4:1 |
ビーム幅 | 40°/40° |
サイドローブレベル | < -15 dB |
前後比 | < -20 dB |
偏波 | LHCP(左旋円偏波) |
軸比 | EUバージョン ボアサイト時 0.3 dB ビーム幅3dB時 0.5 dB(標準)、1.9dB(最大) USバージョン ボアサイト時 0.4 dB ビーム幅3dB時 0.7 dB(標準)、1.9 dB(最大) |
入力インピーダンス | 50 Ω |
コネクタ | SMAまたはMCX フランジまたはフランジ直角 |
IP保護等級 | 屋内アンテナIP68 |
規格 | ROHS - EU Directive 2015/863 WEEE - EU Directive 2012/19/EU REACH - EC No 1907/2006 ETSI EN 302 208 |
温度範囲 | -20°C~+80°C |
コネクタを除くサイズ | 417 mm x 417 mm x 3.3 mm |
フランジ直角付サイズ | 417 mm x 417 mm x 15 mm |
アンテナ重量 | 1050 g |
* 記載された外観、仕様等は予告なく変更する場合があります。
コネクタオプション

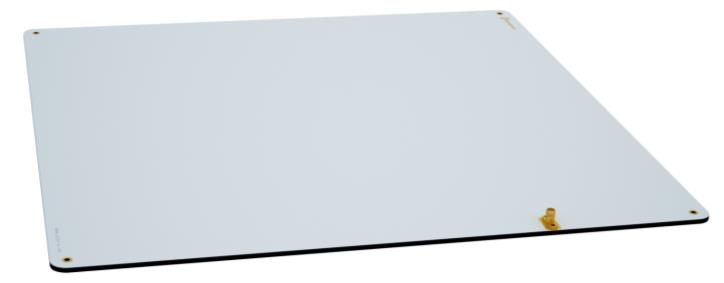

フランジストレート

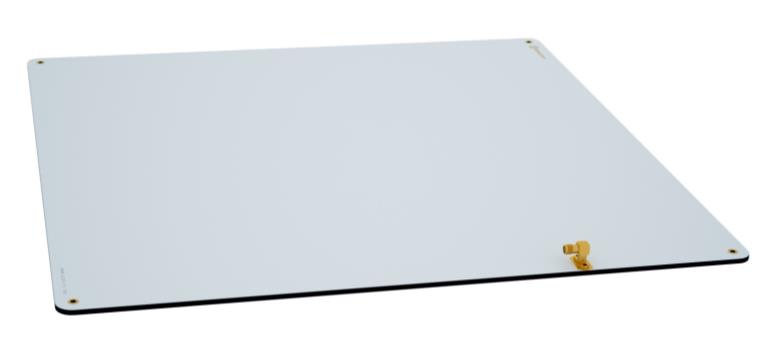

フランジ直角
