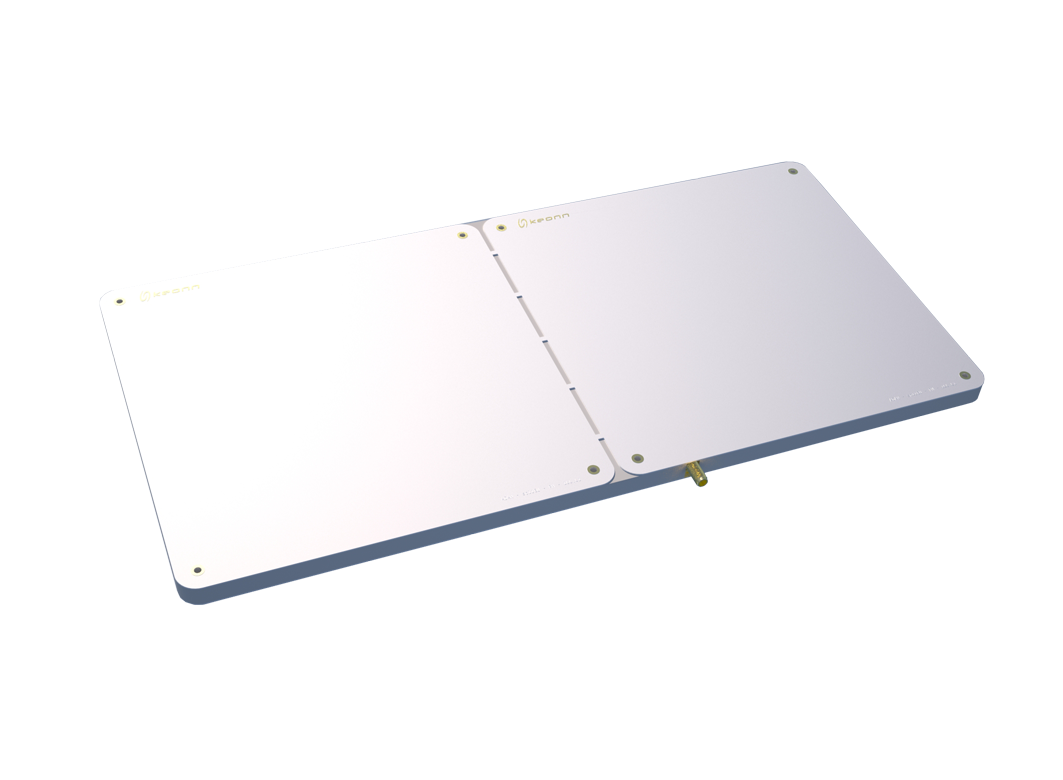

Advantenna-SP12
Advantenna-SP12は超軽量UHF帯RFIDアンテナで、非常に高い利得、円偏波、平面で70°および40°のビーム幅を特徴とする放射パターンを備えています。高利得、薄型形状、超軽量設計の組み合わせにより、このアンテナはRFIDポータル、RFIDトンネル、トラッキングシステムなど、多くのRFIDアプリケーションに最適です。

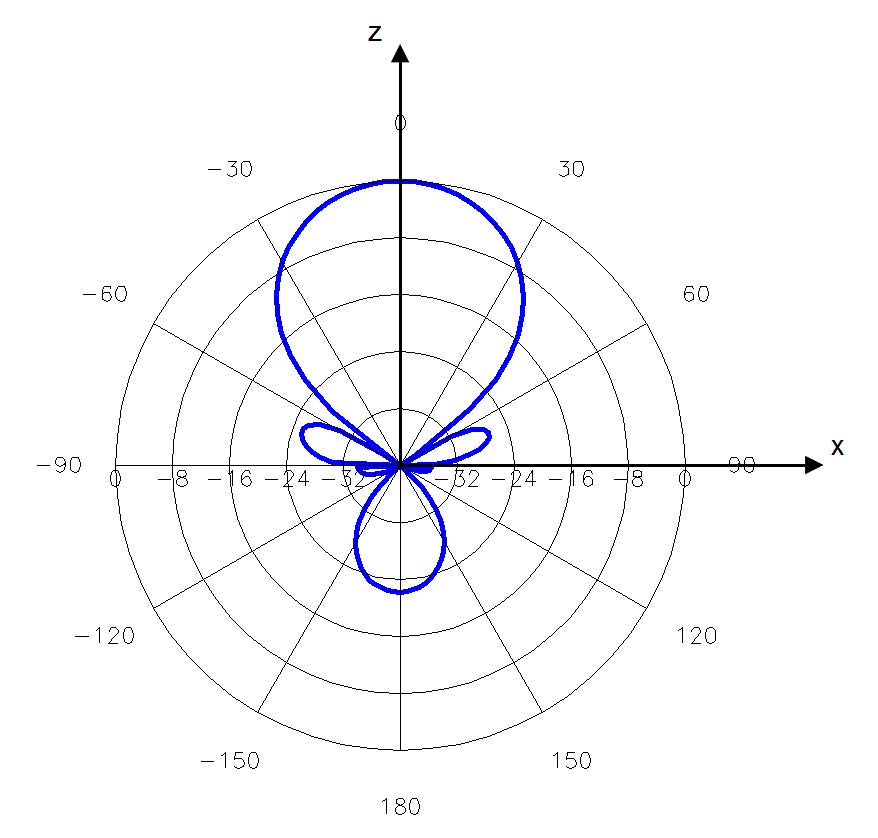

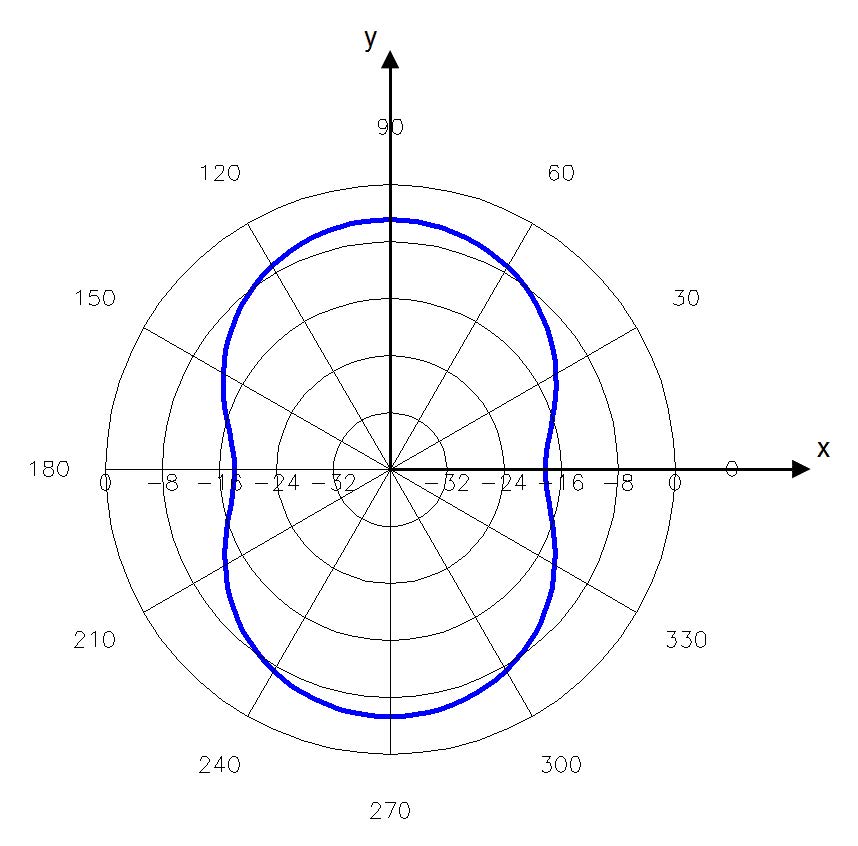

放射パターン
アプリケーション
- RFIDポータル
- RFIDトンネル
- トラッキングシステム
特長
- 高利得
- 非常に薄いフォームファクター（市場で入手可能な他の高利得アンテナと比較して）
- 非常に軽量
- 費用対効果
Advantenna-SP12仕様
Advantenna-SP12アンテナ製品仕様
| 動作周波数 EUバージョン | 865 - 868 MHz (ETSI EN 302 208) |
|---|---|
| 動作周波数 USバージョン | 902 - 928 MHz (FCC part 15) |
| アンテナ技術 | パッチ |
| 放射パターン | カーテンビーム |
| 利得 EUバージョン | 9.5 dBiC（最大）、9.3 dBiC（標準） 6.6 dBiL |
| 利得 USバージョン | 9.6 dBiC（最大）、9.2 dBiC（標準） 6.8 dBiL |
| VSWR | < 1.4:1 |
| ビーム幅（AZ/EL） | 40° / 70° |
| 前後比 | < -15 dB |
| 偏波 | 円偏波 |
| 軸比 EUバージョン | ボアサイト時 0.2 dB ビーム幅3dB時 0.4dB（標準）、1.0dB（最大） |
| 軸比 USバージョン | ボアサイトにて 0.04 dB 3dB時 ビーム幅 0.5dB（標準）、1.2dB（最大） |
| 入力インピーダンス | 50 Ω |
| コネクタ | SMA 内部直角、外部直角 |
| 規格 | ROHS - EU Directive 2015/863 WEEE - EU Directive 2012/19/EU REACH - EC No 1907/2006 ETSI EN 302 208 |
| IP保護等級（エンクロージャー付き） | IP67 |
| 温度範囲 | -20°C～+60°C |
| エンクロージャーなしコネクタを除くサイズ | 417 mm x 207 mm x 11.7 mm |
| エンクロージャー付きコネクタを除くサイズ | 480 mm x 290 mm x 72 mm |
| エンクロージャーなしコネクタアンテナ重量 | 385 g |
| エンクロージャー付きアンテナ重量 | 2315 g 3385 g（梱包・天井ボールジョイント付き） |
* 記載された外観、仕様等は予告なく変更する場合があります。
エンクロージャー付き
