Xplorer Downholeタグは、高温・高圧の同時ストレスをシミュレートするテストや、実際の坑内で、圧力、振動、温度、化学物質などの極限状態における生存性と性能を検証されています。その埋め込み可能な円形のフォームファクターは、ダウンホールアプリケーションのための金属構造への強固でシームレスな挿入のために設計されています。
SKU:X1115-US101-H3
Xplorer Downhole 仕様
Xplorer Downhole 製品仕様
周波数帯 | 865-868MHz(EU)、902-928MHz(US) |
---|---|
ICタイプ | Alien Higgs-3 |
材質 | ステンレス鋼 316L |
メモリ | EPC 96ビット 、TID 64ビット、ユーザーメモリ 512ビット |
読取範囲 | 最大1m(ハンディターミナル) 最大1.5m(固定型) |
寸法 | ø 28.3 x 8.5 mm |
重量 | 25.4 g |
動作温度 | -40℃~+85℃ |
保管温度 | -50℃~+250℃ |
保護等級 | IP68、IP69K |
落下 | 1mからコンクリートへ耐落下 |
振動 | MIL-STD-810G |
業界コンプライアンス | RoHS:EU Directive 2011/、CE、ATEX/IECEx準拠 |
保証 | 1年 |
* 記載された外観、仕様等は予告なく変更する場合があります。
* 読取範囲は使用するリーダーや環境によって異なります。
* チップデータの保存期間は、一般的な環境条件下でのチップの動作に基づいて最大50年です。
アンテナパターン
![Xerafy, UHF, RFID, tag, metal, Micro X-II, Paint, Shop, Autoclavable, Plus Automotive, Nano, Pico On Plus, Pico X-II Plus, Pico iN Plus, XS Dash On, XS Dot On, XS Dot Wedge, Roswell, Roswell, Autoclavable, Xplorer Downhole, Xplorer Surface, Container Trak, Cargo Trak II, Versa Trak II, Global Trak, Versa Trak, Data Trak II, Slim Trak, Mercury Metal Skin, Platinum Metal Skin, Titanium Metal Skin, Gamma Label, Theta Inlay, HAZARDOUS ENVIRONMENTS ATEX, construction site](../../img/product/xerafy/roswell/xplore-radiation-pattern.jpg)
サイズ
![Xerafy, UHF, RFID, tag, metal, Micro X-II, Paint, Shop, Autoclavable, Plus Automotive, Nano, Pico On Plus, Pico X-II Plus, Pico iN Plus, XS Dash On, XS Dot On, XS Dot Wedge, Roswell, Roswell, Autoclavable, Xplorer Downhole, Xplorer Surface, Container Trak, Cargo Trak II, Versa Trak II, Global Trak, Versa Trak, Data Trak II, Slim Trak, Mercury Metal Skin, Platinum Metal Skin, Titanium Metal Skin, Gamma Label, Theta Inlay, HAZARDOUS ENVIRONMENTS ATEX, construction site](../../img/product/xerafy/xplorer-size.png)
アプリケーション
使用想定場所
![](../../img/product/xerafy/xplorer-downhole.jpg)

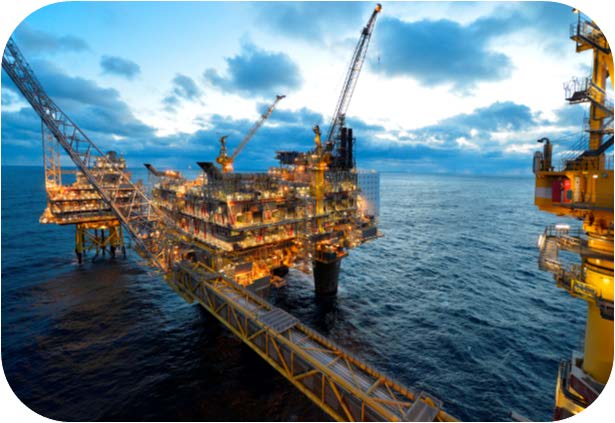

陸上および海上での石油パイプの管理

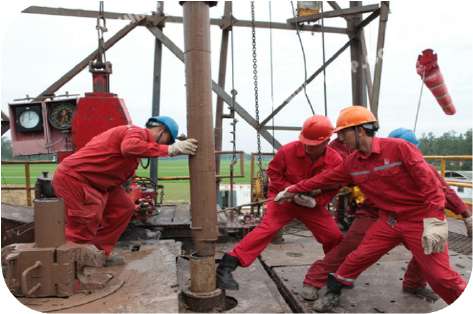

ダウンホールアセットトラッキング
取付方法
![](../../img/product/xerafy/xplorer-downhole-insatallation.jpg)
最適なパフォーマンスを実現するための手順
1.ドリルパイプの接続部にフライス盤で推奨寸法の平面を作成します。
2.平らな面の長辺を面取りします。これによってパイプ穿孔時の磨耗を軽減することができます。
3.ドリルマシンによって推薦された直径および深さで平らな表面の中心に穴を開けて下さい。
4.穴を清掃します。
5.Xplorerタグを穴の近くに側面を上にして設置します。読取範囲を最大にするため、Xplorer表面のマークは、より長い自由な金属表面側を向く必要があります。
6.アーバープレスやドリルプレスなどのプレスを使用し、ドライバーツールをプレスでチャッキングします。
7.目視でXplorerの位置を確認し、ドライバーツールでネストさせます。
8.プレス機でエクスプローラをパイプ面より0.5mm下になるように設置します。
