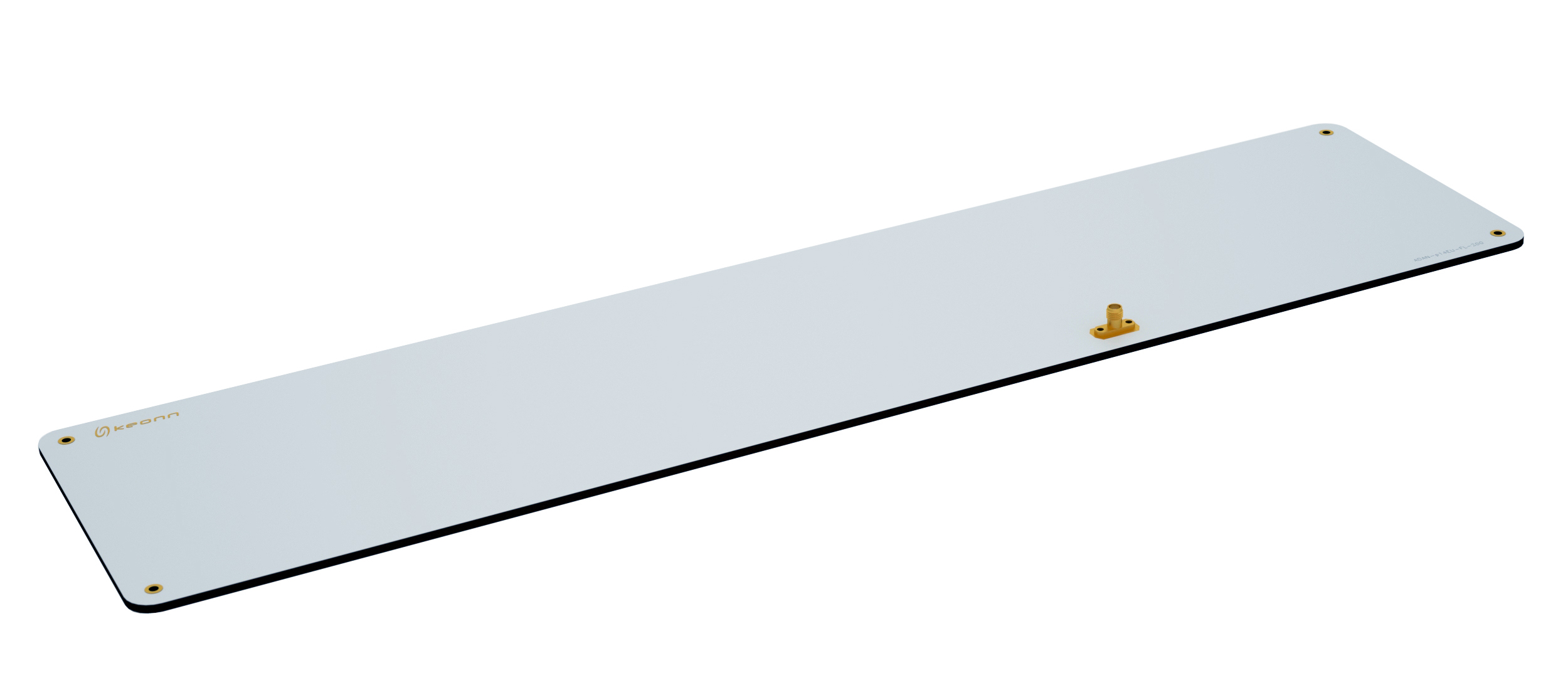

Advantenna-P14
Advantenna-P14は、円偏波のコンパクトなUHF帯RFID用4素子パッチアンテナで、アンテナ長辺方向に30°、アンテナ短辺方向に90°のビーム幅を持つ放射パターンが特徴です。この放射パターンにより、このアンテナは紛失防止システム、ポータル、トンネル、廊下、ドアなどの多くのRFIDアプリケーションに最適です。

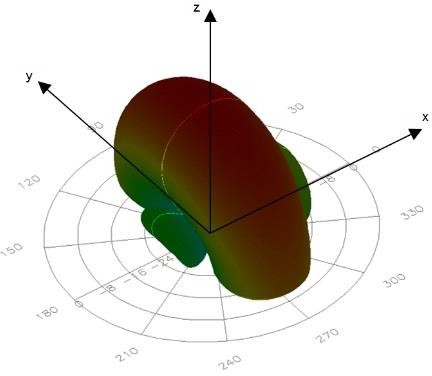

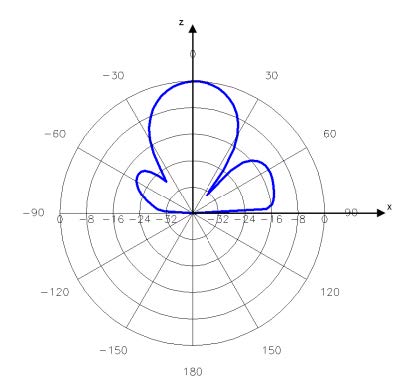

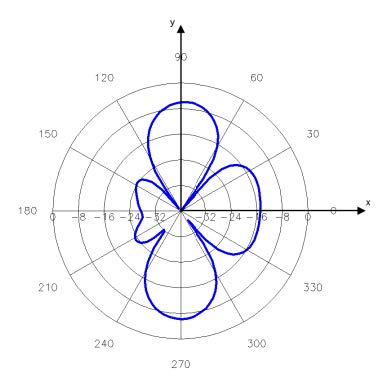

放射パターン
アプリケーション
- 紛失防止システム
- ポータル
- トンネル
- ドアと廊下
特長
- 長辺がやや狭いビーム
- 短辺のビーム幅が広い
- 非常に薄い形状
- 高利得
- 費用対効果
Advantenna-P14仕様
Advantenna-P14アンテナ製品仕様
| 動作周波数 EUバージョン | 865 - 868 MHz (ETSI EN 302 208) |
|---|---|
| 動作周波数 USバージョン | 902 - 928 MHz (FCC part 15) |
| アンテナ技術 | パッチ | 放射パターン | ファンビーム |
| 利得 EUバージョン | 8.0 dBiC（標準）、8.1 dBiC（最大）、5.5 dBiL |
| 利得 USバージョン | 8.1 dBiC（標準）、8.4 dBiC（最大）、5.5 dBiL |
| VSWR | < 1.4:1 |
| ビーム幅 | 30°/90° |
| サイドローブレベル | < -15 dB |
| 前後比 | < -18 dB |
| 偏波 | LHCP（左旋円偏波） |
| 軸比 | EUバージョン ボアサイト時 0.6 dB ビーム幅3dB時 0.5 dB（標準）、3.6 dB（最大） USバージョン ボアサイト時 0.2 dB ビーム幅3dB時 0.6 dB（標準）、3.4 dB（最大） |
| 入力インピーダンス | 50 Ω |
| コネクタ | SMAまたはMCX フランジ、フランジ直角、またはエッジマウント（アンテナの長辺側） |
| IP保護等級 | 屋内アンテナIP68 |
| 規格 | ROHS - EU Directive 2015/863 WEEE - EU Directive 2012/19/EU REACH - EC No 1907/2006 ETSI EN 302 208 |
| 温度範囲 | -20°C～+80°C |
| コネクタを除くサイズ | 557 mm x 137 mm x 3.3 mm |
| エッジマウントコネクター付サイズ | 557 mm x 137 mm x 8 mm |
| フランジコネクター付サイズ | 557 mm x 137 mm x 15 mm |
| アンテナ重量 | 460 g |
* 記載された外観、仕様等は予告なく変更する場合があります。
コネクタオプション
エッジマウント
フランジストレート
フランジ直角
