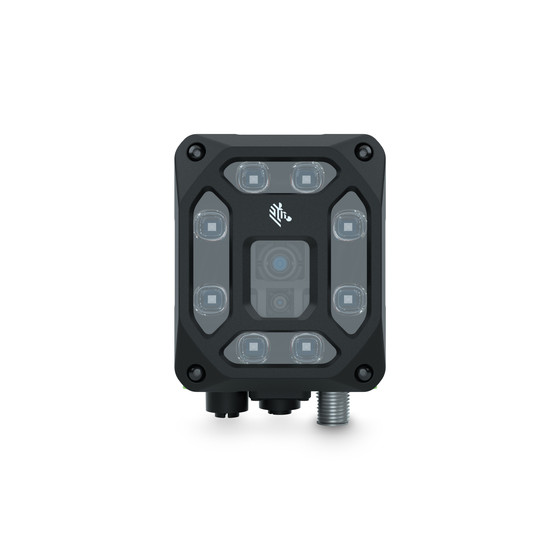

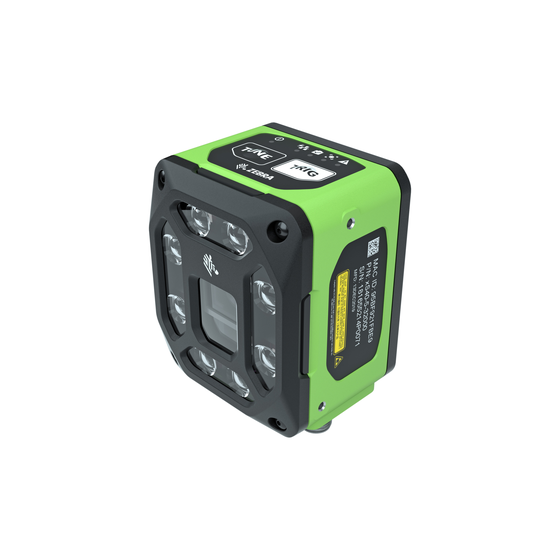

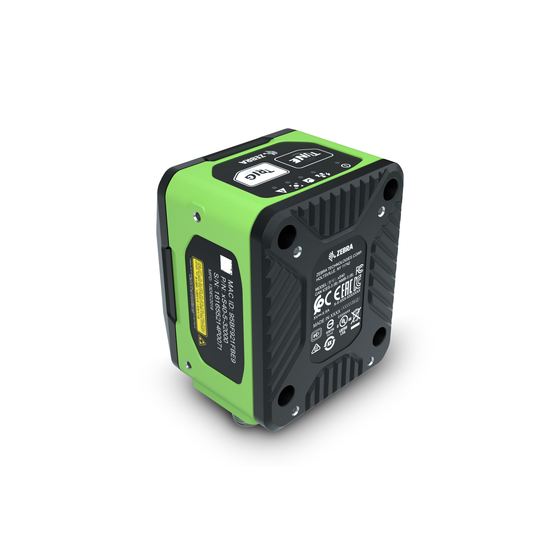

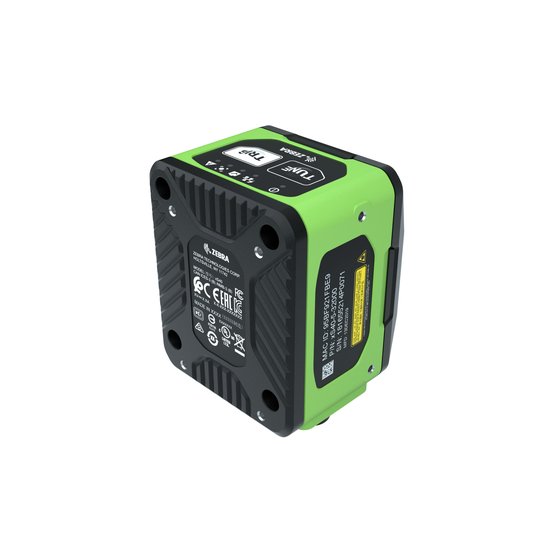

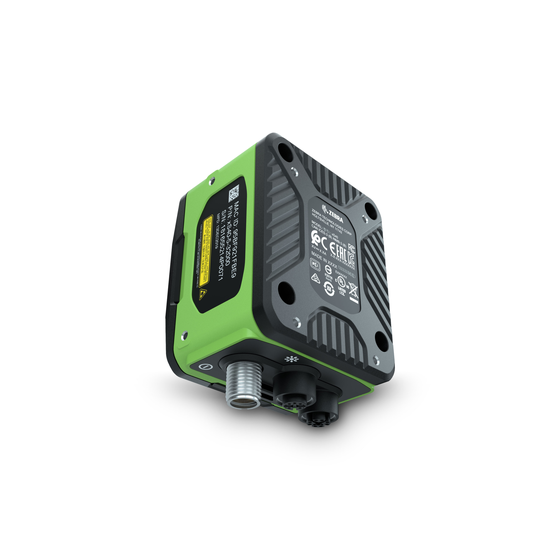

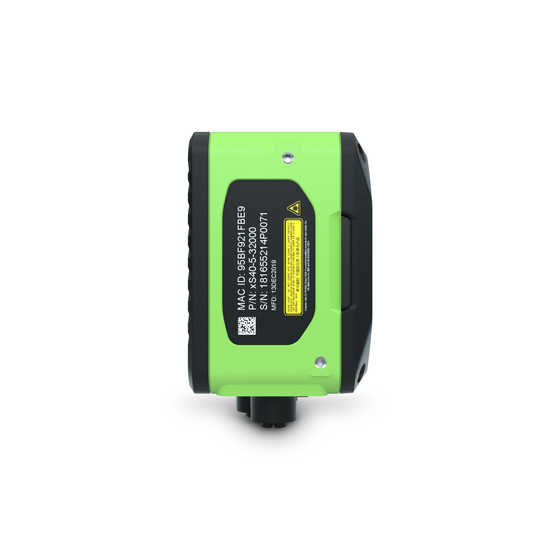

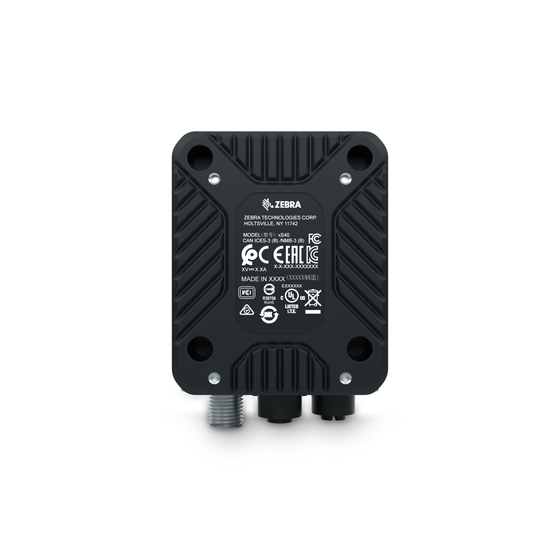

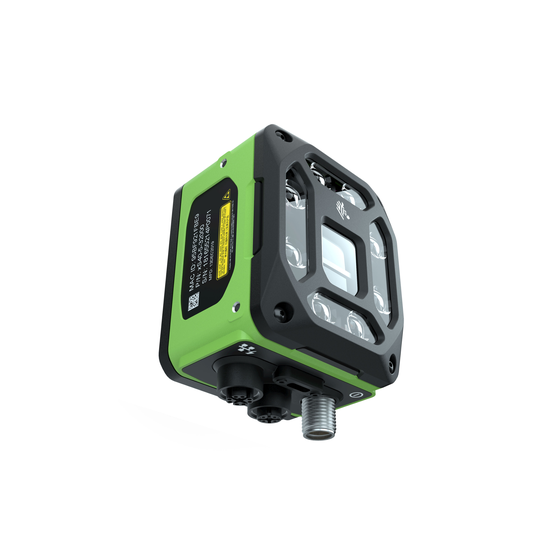

FS42固定式産業用スキャナー
グローバルサプライチェーン管理を効率化するZebra FS42固定型産業用スキャナ
今日のビジネス環境では、グローバルコマースと複雑なサプライチェーンの需要が高まる中、企業は生産性を向上させ、納期短縮を求められています。製造、物流、そして最終消費者への配達に至るすべての段階で、重要な製品の管理と追跡が企業の成長を左右する鍵となっています。
このような課題に応えるために設計されたのが、Zebra FS42固定型産業用スキャナです。FS42は、堅牢な処理能力を必要とする大量スキャン業務にシームレスに統合でき、製造、保管、フルフィルメントの各プロセスで、すべてのコンポーネントや荷物の情報を迅速かつ正確にデコードします。これにより、追跡・トレース機能が強化され、効率化が図られます。特に読み取りが難しいバーコードも、FS42なら迅速にキャプチャし、製造、倉庫、流通、物流などのさまざまな分野で最高のパフォーマンスを提供します。
FS42の中核となるのが、Zebra Aurora Focusです。この直感的なソフトウェアプラットフォームは、すべてのZebra固定型産業用スキャナを簡単にセットアップ、導入、運用できるよう設計されています。独自の機能であるImagePerfect+やGolden Image Compareにより、他に類を見ない高精度なデータキャプチャが可能です。
また、FS42はディープラーニングベースのOCRや高度なマシンビジョン検査など、リソースを必要とするアプリケーションにも対応できるよう、大容量のメモリと処理能力を備えています。追加機能はソフトウェアライセンスの購入で手軽に導入できるため、将来的な投資保護も万全です。
Zebra FS42固定型産業用スキャナを活用して、業務の可視化と効率化を実現し、企業の成功を次のレベルへと引き上げましょう。
イーサネットから電力とデータを取得
Power-over-Ethernet （PoE）に対応しているため、FS42および接続したアクセサリにネットワークから電力供給できます。これにより、セットアップが容易化され、電源ドロップや電源装置のコストを回避できます。PoE非対応の環境では、標準の24V DC電源装置または標準のUSB-CポートでFS42に給電することも可能です。
Auto-Tuneによりボタン1つでセットアップ
Auto-Tuneを起動するだけで、一貫した信頼性の高い読み取り速度を楽々と実現できます。ボタンを1回押すだけで、Auto-Tuneが完璧な画像に合わせて調整を行い、より迅速で正確なセットアップを実行します。
USB-Cによる無限の接続能力
USB-Cにより、ケーブル1本でカメラに電力を供給し、アクセサリの可能性を広げることができます。Zebraのさまざまなデバイス、プリンタやタブレットを簡単に統合でき、FS42に外部ストレージを接続してシステムバックアップや画像保存が可能です。
デバイスとジョブの設定に素早くアクセス
直感的な最新インターフェースで、ワークフローを最適化。複雑な設定もスライダーやラジオボタンで簡単に管理できます。
信頼性の高い一体型照明
高価な外部照明は不要です。Zebra FS42の強力な一体型照明システムで、コストを抑えつつ高品質なバーコード読み取りが可能です。赤、白、青、赤外線などの多様な照明オプションで信頼性の高い読み取りを実現します。
プログラム可能な入出力（I/O）
最大9個のデジタルI/Oポートを個別に管理し、周辺機器を追加することでプロセスの自動化とエラー耐性を強化します。
ステータスインジケータ／オペレータフィードバック
360°のLED照明でオペレータが瞬時にデコードステータスを確認でき、作業効率を向上させます。内蔵された5つのカメラステータスLEDにより、FS42の状態を一目で把握できます。
堅牢性と信頼性
超高堅牢設計により、FS42は化学薬品や油に耐え、IP65およびIP67の防水・防塵規格に対応しています。過酷な環境でも信頼性の高い動作を保証します。
照準の簡単さ
鋭いレーザー生成ラインを持つユニークな8点スンバーストパターンにより、確実で信頼性の高い照準を実現し、より迅速な展開が可能になります。
Web HMIダッシュボードによるリアルタイムなパフォーマンス知見
ウェブブラウザを介してカメラの状態、デコード結果、スキャンパフォーマンス指標にリアルタイムでアクセスでき、ハードウェアの設置費用を削減します。
照準合わせが簡単
レーザーを使用した8点サンバーストパターンで、バーコードの照準合わせが容易になり、導入が迅速化されます。
毎回確実なデータキャプチャ
優れた光学系とZebraの独自PRZMインテリジェントイメージング技術が連携して、最適なデータキャプチャを実現し、業務を最高の状態で維持します。光学システムは複数のバーコードを同時にキャプチャし、焦点距離とフィールドビューを拡大し、より少ない装置で多くの情報をキャプチャできます。PRZMインテリジェントイメージングは、あらゆる条件での最初のデータキャプチャを可能にします。
ManyCodeでバーコードを同時に読み取り可能
品目ごとに複数のバーコードの読み取りが必要ですか。ManyCodeモードを有効にすることで、数量やバーコードの種類を問わず、すべてのバーコードを同時にキャプチャ可能です。
安心のサポートサービスで一貫したピークパフォーマンスを実現
Zebra OneCare™エッセンシャルおよびSelectサポートサービスにより、予期せぬ中断や予定外の修理費用を回避し、デバイスの稼働時間を最大化します。包括的な保証は通常の摩耗や損傷にも対応し、交換用デバイスの翌日配送、現地サポート、クラウドベースの契約アクセスなど、多彩なオプションでビジネスをサポートします。
ビジネスの推進力となるデータキャプチャ
FS42は1D、2D、DPMバーコード、そしてディープラーニングベースのOCRなど、幅広いデータキャプチャのニーズに対応。ライセンスを取得することで新しいバーコードの種類やスキャン速度を向上させ、マシンビジョンツールセットへのアップグレードでスマートカメラへの変換も可能です。
ImagePerfect+で最高の読み取り速度を保証
ImagePerfect+は、焦点、露出、ゲイン、照明制御に関する16個の固有設定を使用して、高品質の画像をキャプチャ。Zebra独自の機能により、照明が不均等でも優れた読み取り速度を実現し、総コストを削減します。
Zebra独自のイメージングテクノロジー
PRZMインテリジェントイメージングとFS42の光学システムの連携により、業務で必要なデータキャプチャを実現。複数のバーコードを同時にキャプチャし、広い視野と読み取り範囲を提供。Zebra独自のテクノロジーで破損した1D/2DバーコードやDPMコードも高精度で読み取ります。
Zebra Aurora™ ソフトウェア
統一プラットフォーム
Zebraの固定産業用スキャナーおよび機械視覚ポートフォリオ全体で Zebra Auroraは、製造業および物流の自動化ソリューションを企業全体で制御するための新たなレベルのシンプルさをもたらします。この強力なインターフェイスにより、Zebraの固定産業用スキャナーおよび機械視覚スマートカメラのセットアップ、展開、運用が容易になり、異なるツールの必要がなくなります。
初心者から専門家まで
経験豊富なユーザーも初心者も、この高度に直感的な最新インターフェースを簡単にナビゲートでき、トレーニングおよび展開時間を短縮できます。経験豊富なユーザーはすべての機能への容易なアクセスと効率化されたプロセスを評価し、初心者はすべての手順を適切な順序でガイドされます。また、ユーザーが少し助けが必要な場合は、「Learn-As-You-Go」により、ソフトウェアおよび包括的な管理ツールセットのすべての側面について組み込みのチュートリアル、ウォークスルー、およびビデオが提供されます。
パフォーマンスを強化するFS42のクラス最高の機能
FS42には、スキャンやマシンビジョンの用途を強化するさまざまなクラス最高の機能が搭載されています。
超高速プロセッサで処理能力を向上
FS42のi.MX 8M Plusニューラル処理ユニットは、スキャン処理能力を加速する強力なプロセッサを搭載。人工知能（AI）およびマシンビジョンベースのアプリケーションを高速化するために最適化されています。
拡大されたメモリ容量
FS42は、他のFSモデルの2倍のメモリ（8GB）を搭載。アプリケーションのニーズに対応し、より複雑なスキャンやマシンビジョンの用途でもパフォーマンスを犠牲にしません。
ソフトウェアライセンスで機能を追加
必要なときに新しい機能を追加できるソフトウェアライセンス。FS42はライセンスのアップグレードにより、新しいバーコードの種類、バーコードキャプチャの高速化、マシンビジョンツールのサポートを追加可能です。
ディープラーニングベースのOCR
AIツールを活用し、生産ライン上の部品や箱のラベルから簡単にテキスト情報を取得。フォントトレーニング不要で、読み取りたいテキストの周囲にボックスを描くだけでOKです。
優れた画像異常検出
FS42のマシンビジョン機能により、製品の画像を「ゴールデンスタンダード」の基準画像と比較。自動でQAプロセスを行い、逸脱があれば検査フラグを立て、時間とリソースの節約に貢献します。
仕様
FS42 製品仕様
物理特性
| デバイス特性 | |
|---|---|
| 寸法 | 高さ 54.0 mm x 長さ 64.0 mm x 幅 91.4 mm |
| 重量 | 400.0 g |
| 電源 |
外部電源：10-30VDC、1.5A（最大） @ 24VDC（最大36W） PoE+電源：Class 4、25.5W（最大） PoE電源：Class 3、13W（最大） USB-Cホスト：5VDC、3A（最大）（最大15W） |
| 設定可能なI/O |
4つのフォトアイソレート入力：GPIO,1,2,3 5つの非アイソレート出力：GPIO,4,5,*6,7,8 電圧GPIO：10～30VDC *外部ライトモード有効時は利用不可 |
| 色と素材 | 産業用グリーンのアルミニウムハウジング |
| インターフェースポート |
1つのM12 X-Coded 1000/100/10 Mbps イーサネットポート 1つのM12 12ピン Power/GPIO/RS-232ポート 1つのM12 5ピン イーサネットポート 1つのUSB 3.0 SuperSpeed Type-C ポート（DisplayPort Alt Mode対応） * 1個のイーサネットポートで使用可能、PoEは1次イーサネットポートでのみ対応 |
| 通信プロトコル | Ethernet/IP、PROFINET、Modbus TCP、TCP/IP、RS-232 |
| キーボードサポート | USB HID |
| ユーザーインジケーター | 360°デコード/ジョブステータスLED、電源LED、デバイスステータスLED、フォーカス警告LED、エラーLED、イーサネットステータスLED、ビーパー（音量調整可能） |
| 性能特性 | |
| 画像センサー | 2.3MP：1/2.6インチCMOS、グローバルシャッター、1920 x 1200 3.0 µm スクエアピクセル モノクロ |
| 取得レート | 2.3MP：秒間最大60フレーム |
| エイマー | 赤色クラス1レーザー、8点スンバーストパターン |
| 照明 |
フィールド交換可能なモジュール： 8つの660nm赤色LED 8つの850nm赤外線LED 8つの2700K白色LED（色温度） 8つの850nm赤外線LED + 4つの660nm赤色LED + 8つの2700K白色LED（色温度） |
| イメージャーフィールドビュー |
SR（標準範囲）：10.8mm液体レンズ、水平30° x 垂直19°公称 WA（広角）：6.8mm液体レンズ、水平46° x 垂直29°公称 |
| 環境性能 | |
| 動作温度 |
32°Fから113°F / 0°Cから45°C（外部電源供給、負荷サイクル依存） 32°Fから113°F / 0°Cから40°C（PoE、負荷サイクル依存） |
| 保管温度 | -40°Fから158°F / -40°Cから70°C |
| 環境シーリング | IP65およびIP67 |
| 湿度 | 5%から90% RH、結露なし |
| 衝撃耐性 | EN 60068-2-27、30 g、11 ms、各軸に3ショック |
| 振動耐性 | EN 60068-2-6、14mm @ 2～10Hz、1.5mm @13～55Hz、2g @ 70～500 Hz、軸ごとに2時間 |
| 対応シンボル | |
| 1D | Codabar, Code 39, Code 93, Code 128, I 2 of 5, MSI Plessey, UPC/EAN |
| 2D | Aztec, Data Matrix, DotCode, MaxiCode, PDF417, Micro PDF417, QR Code, Micro QR |
| OCR | ディープラーニングベースのOCR（ライセンス追加）、ラテン文字 (A-Z, a-z, 数字)、特殊文字を含む |
| ソフトウェア | |
| 管理 | Zebra Aurora |
| デコーダーパッケージ | 1D/2D Standard（5 FPS）、1D/2D Fast （60 FPS）、1D/2D DPM Full （60 FPS）Connectivity Gatewayソリューションライセンス（デコーダパッケージはSKUによって異なります。アップグレードライセンスにより、ソフトウェアデコーダパッケージのアップグレードが可能です。） |
| マシンビジョン（MV）ツールセット | Sensor、Standard（アップグレードライセンスにより使用可能） |
| 準拠規格 | |
| 環境 | EN 50581:2012; EN IEC 63000:2018 |
| 電気安全 | IEC 62368-1 (Ed.2); EN 62368-1:2014/A11:2017 |
| レーザー安全規格 | 21CFR1040.10および21CFR1040.11 IEC/EN 60825-1:2014（Ed.3） |
| LED安全 | IEC 62471:2006 (Ed.1); EN 62471:2008 |
| EMI/EMS |
EN 55032:2015/A11:2020 (Class B) EN 55035:2017 EN 61000-3-2:2014 (Class A) EN 61000-3-3:2013 47 CFR Part 15, Subpart B, Class B ICES-003, Issue 7, Class B |
| EU適合宣言 | |
| 詳細情報 | 2014/30/EU; 2014/35/EU; 2011/65/EU。詳細は www.zebra.com/docを参照 |
| 付属品 | |
| 内容 | 内部照明、外部照明、内部フィルター、ブラケット、ケーブル、電源 |
| 保証 | |
| 保証内容 | Zebraのハードウェア保証声明の条件に従い、FS42は出荷日から2年間、製造上の欠陥に対して保証されます。完全なZebraハードウェア製品保証声明は こちら |
| 推奨サービス | |
| サービスオプション | Zebra OneCare Select™; Zebra OneCare Essential™ |
デコード範囲（標準的な使用範囲）
| FS42-SR—30° FOVレンズ | ||
|---|---|---|
| シンボロジー/解像度 | 近距離 | 遠距離 |
| 5ミル Code 128 | 3インチ/8 cm | 24インチ/61 cm |
| 10ミル Code 128 | 3インチ/8 cm | 49インチ/124 cm |
| 15ミル Code 128 | 3インチ/8 cm | 70インチ/178 cm |
| 20ミル Code 128 | 3インチ/8 cm | 92インチ/234 cm |
| 5ミル DataMatrix | 3インチ/8 cm | 13インチ/33 cm |
| 10ミル DataMatrix | 3インチ/8 cm | 28インチ/71 cm |
| 15ミル DataMatrix | 3インチ/8 cm | 40インチ/102 cm |
| 30ミル DataMatrix | 3インチ/8 cm | 78インチ/198 cm |
| FS42-WA—46° FOVレンズ | ||
| シンボロジー/解像度 | 近距離 | 遠距離 |
| 5ミル Code 128 | 3インチ/8 cm | 14インチ/36 cm |
| 10ミル Code 128 | 3インチ/8 cm | 30インチ/76 cm |
| 15ミル Code 128 | 3インチ/8 cm | 42インチ/107 cm |
| 20ミル Code 128 | 3インチ/8 cm | 56インチ/142 cm |
| 5ミル DataMatrix | 3インチ/8 cm | 8インチ/20 cm |
| 10ミル DataMatrix | 3インチ/8 cm | 18インチ/46 cm |
| 15ミル DataMatrix | 3インチ/8 cm | 27インチ/69 cm |
| 30ミル DataMatrix | 3インチ/8 cm | 52インチ/132 cm |
将来のリリースで利用可能な機能があります。詳細については、Zebraパートナーまたは営業担当者にお問い合わせください。
サポートされているシンボロジーの完全なリストについては、製品リファレンスガイドを参照してください。
印刷解像度、コントラスト、照明源、および周囲光に依存します。
* 記載された外観、仕様等は予告なく変更する場合があります。
